固体氧化物燃料电池SOFC金属支撑板激光打孔孔隙率临界点解析与工程边界
固体氧化物燃料电池金属支撑板激光打孔孔隙率临界点解析与工程边界
金属支撑型固体氧化物燃料电池（MS-SOFC）凭借优异的抗热震性与机械强度成为下一代 SOFC 技术的核心商用方向，其金属支撑板的激光打孔孔隙率是决定电池传质性能与结构可靠性的核心参数。不同于粉末冶金多孔体的连续渐变特性，激光微孔阵列的孔隙率存在明确的非线性突变临界点，突破阈值后将引发传质崩溃、结构失效或加工良率骤降。本文从传质性能、力学强度、激光工艺三个维度系统解析孔隙率的临界阈值与物理机制，结合海外典型产业化案例与显微表征结果验证临界边界，明确量产工况下的安全运行区间，并提出临界点调控的工程优化路径，为 MS-SOFC 金属支撑体的激光加工设计提供理论参考。
一、引言
随着固体氧化物燃料电池向低温化、高可靠性、长寿命方向发展，金属支撑型结构（Metal-supported SOFC, MS-SOFC）逐步替代传统阳极支撑与电解质支撑结构，成为车用辅助动力、便携发电、分布式电站等场景的主流技术路线。金属支撑板多采用铁素体不锈钢（如 430L、Crofer 22 APU）超薄板材制备，兼具燃料输运、机械承载与集流导电三重功能，其表面微孔阵列普遍采用激光打孔工艺实现，具有加工效率高、孔径可控、批量一致性好的突出优势。
孔隙率是金属支撑板设计的核心指标，直接决定气体扩散阻力与基体承载能力。行业内长期存在 “孔隙率越高传质性能越好” 的认知误区，实际上激光打孔阵列的孔隙率并非线性影响电池综合性能，而是存在多个关键临界阈值：低于传质下限时浓差极化陡增，高于力学上限时结构强度断崖式衰减，同时激光加工本身存在热效应累积的工艺极限。厘清这些临界点的物理本质与量化边界，是平衡电池电化学性能与长期可靠性的核心前提。
二、激光打孔孔隙率的定义与结构特征
2.1 面孔隙率的量化计算
与粉末冶金多孔支撑体的三维体孔隙率不同，激光打孔制备的金属支撑板为二维规则直通孔阵列，行业内普遍采用 ** 面孔隙率（Area Porosity）** 作为核心评价指标，
计算公式为：面孔隙率 =（单孔横截面积 × 单位面积内孔的数量）/ 基板总面积
对于规则排列的孔阵列，孔隙率由孔径 d 与孔间距 P 共同决定：正方形排列时孔隙率为 π(d/P)²/4；正三角形错排（蜂窝排布）时孔隙率为 π(d/P)²/(2√3)。相同孔间距下，正三角形排列的孔隙率比正方形排列高约 15.5%，且孔边应力分布更均匀，是当前量产设计的主流方案。
2.2 临界点效应的本质
激光微孔阵列属于典型的周期多孔结构，其性能演化呈现显著的非线性突变特征：在合理区间内，孔隙率提升仅带来传质与强度的平缓变化；一旦突破临界阈值，孔与孔之间的干涉效应（应力干涉、热影响区干涉、扩散通道干涉）将被快速放大，引发性能的突变式衰减。这种 “量变到质变” 的临界点效应，是激光打孔规则多孔结构区别于随机多孔材料的核心特征。
三、性能维度：传质与力学的双临界点
3.1 传质下限临界点：浓差极化的突变阈值
当孔隙率低于临界值时，气体有效扩散截面积不足，电池极限电流密度快速下降，额定工况下浓差极化呈指数级上升，该阈值即为传质下限临界点。
从物理机制来看，MS-SOFC 的燃料气需垂直穿过支撑板微孔到达阳极反应界面，同时水蒸气产物反向排出。对于规则直通孔结构，气体扩散以分子扩散为主，有效扩散系数与孔隙率近似呈线性正相关。但电池浓差极化的变化并非线性：当孔隙率充足时，极限电流密度远高于工作电流，浓差极化处于较低水平；当孔隙率降至约 20% 以下时，极限电流密度快速跌落，逐步逼近电池额定工作电流，此时浓差极化进入非线性陡增区间，微小的孔隙率下降都会引发输出电压的大幅衰减。
量化试验数据显示，以 0.1mm 厚 430L 不锈钢支撑板、750℃工作温度为例，孔隙率从 25% 降至 15% 时，阳极极限电流密度从 1.6A/cm² 降至 0.7A/cm²；在 0.8A/cm² 的常规工作电流下，浓差极化损失从不足 50mV 跃升至 200mV 以上，功率密度衰减超过 40%。同时，燃料供给不足会导致阳极局部氧化，加速催化剂粗化与界面分层失效。因此，20% 通常被认定为激光打孔支撑板的传质下限临界点，量产设计中通常预留安全余量，面孔隙率不低于 25%。
3.2 力学上限临界点：结构强度的断崖衰减
当孔隙率超过临界值时，金属基体的有效承载截面积大幅缩减，相邻孔的应力集中区相互叠加，板材力学强度出现断崖式下降，该阈值即为力学上限临界点。
金属支撑板在电池封装、热循环运行过程中需承受封装压应力、热匹配应力与振动载荷，微孔的存在会在孔边产生应力集中。当孔间距较大时，单个孔的应力集中区互不干涉，强度随孔隙率提升近似线性下降；当孔隙率超过约 35% 时，相邻孔之间的承载韧带宽度不足，应力集中区完全重叠，出现 “韧带屈服” 现象，整体屈服强度与疲劳寿命进入加速衰减区间。
试验数据表明，对于 0.1mm 厚不锈钢薄板，孔隙率在 25%~35% 区间时，孔隙率每提升 1%，抗拉强度下降约 1.2%；当孔隙率超过 35% 后，每提升 1% 孔隙率，抗拉强度下降幅度扩大至 3% 以上，同时热循环疲劳寿命降低 60% 以上。过高的孔隙率还会导致封装压合时板材翘曲变形，引发电解质薄膜开裂、电极界面分层等致命失效。因此，35% 是常规不锈钢薄板的力学上限临界点。
四、工艺维度：激光加工的物理极限临界点
除性能约束外，激光加工的热效应与薄板变形特性也决定了孔隙率的工艺上限，突破后将出现加工质量失效、批量良率骤降的问题。

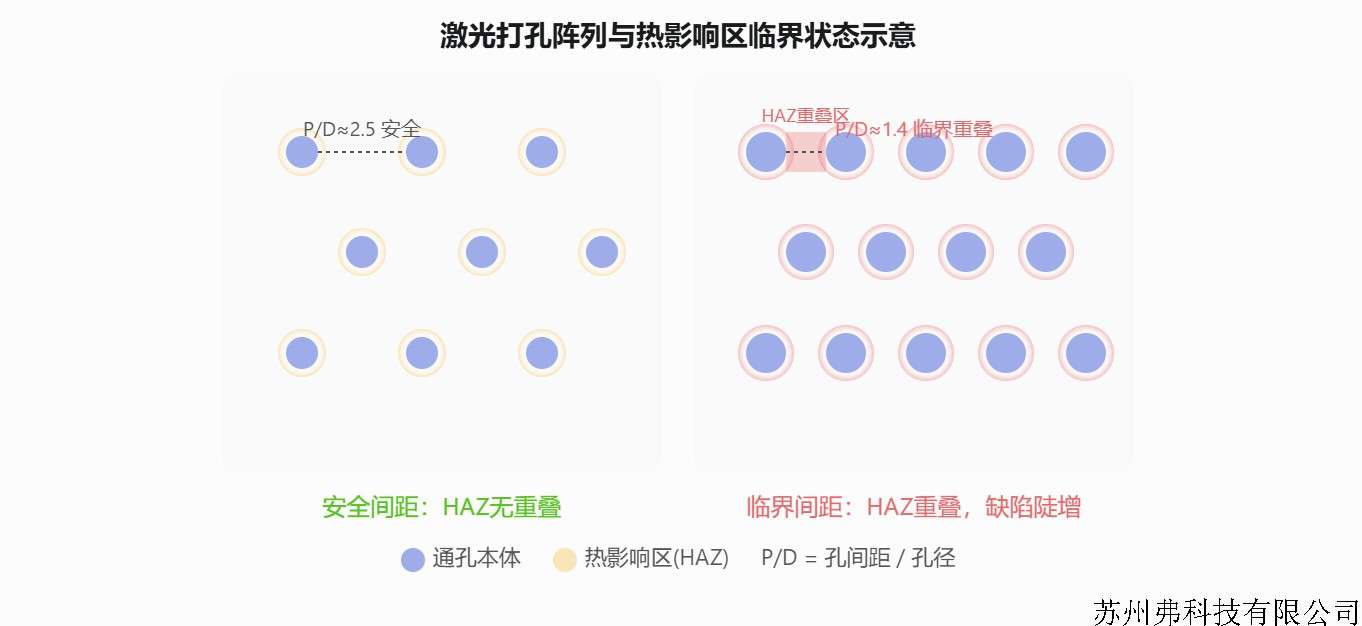

4.1 热影响区重叠临界点
激光打孔过程中，无论纳秒激光还是超快激光，都会在孔周形成一定厚度的热影响区（HAZ），包含重铸层、氧化层与微裂纹，是影响支撑板高温耐腐蚀性与疲劳寿命的关键缺陷。
当孔间距较大时，单个孔的热影响区相互独立，对整体板材性能影响有限；当孔间距缩小至临界值时，相邻孔的热影响区完全重叠，局部热累积导致晶粒长大、残余应力剧增，微裂纹萌生概率呈指数级上升。该临界点通常用孔间距与孔径比（P/D）衡量：
纳秒激光加工时，单孔热影响区厚度约 5~10μm，临界 P/D 比约为 1.8，对应正三角排列孔隙率约 35%；
飞秒激光加工时，“冷加工” 特性使热影响区厚度降至 1μm 以内，临界 P/D 比可降至 1.2，对应孔隙率上限可提升至 40% 左右。
突破该临界点后，孔边重铸层厚度翻倍，高温运行下易发生铬挥发与氧化剥落，无法满足 SOFC 数万小时的寿命要求。
4.2 薄板翘曲临界点
金属支撑板多为 0.1~0.2mm 的超薄板材，激光加工的累积热输入会引发板材热变形，当孔隙率超过临界值时，翘曲量将超出电池封装的公差要求（通常要求≤0.1mm/100mm）。
翘曲的本质是激光加工过程中局部快速加热与冷却导致的残余应力累积。孔隙率越高，加工的孔数越多，总热输入量越大，残余应力的叠加效应越显著。对于 0.1mm 厚 430L 不锈钢板，纳秒激光加工下孔隙率超过 40% 时，平面翘曲量普遍超过 0.2mm，无法满足后续丝网印刷、共烧结等工艺的平整度要求。
通过分区扫描、背吹冷却、分步低功率加工等工艺优化，可分散热输入，将翘曲临界点提升 3~5 个百分点，但无法突破材料本身的热变形极限。
五、典型工程应用案例与显微形貌表征
激光打孔金属支撑板的孔隙率临界点理论已在海外产业化项目与前沿研究中得到充分验证，以下选取全球最具代表性的两个应用案例，结合显微观测结果直观呈现临界边界的工程落地形态。

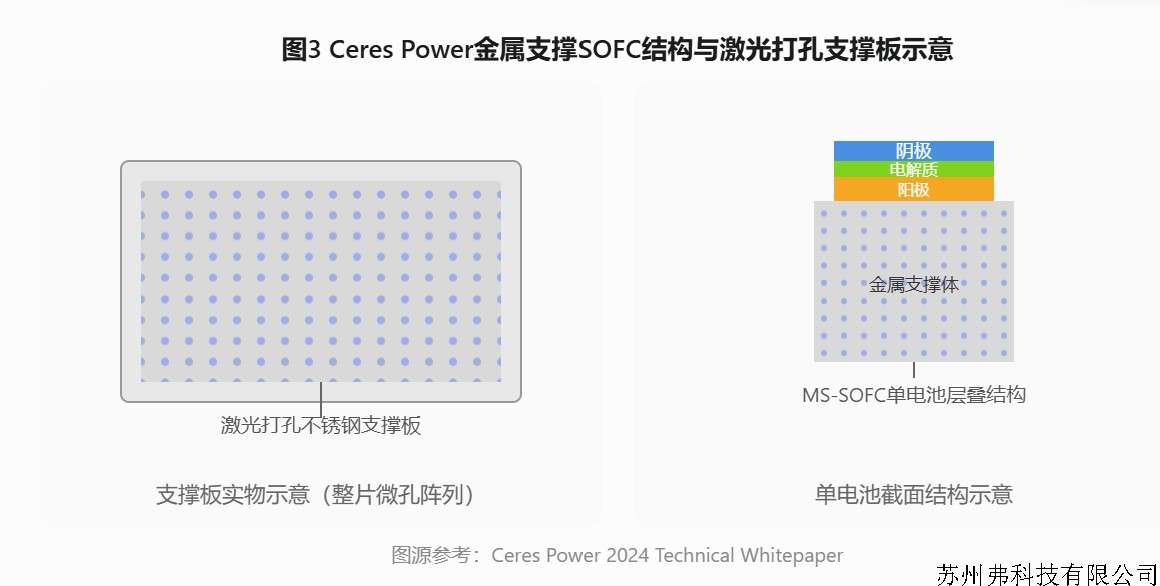

5.1 英国 Ceres Power：量产化 Steel Cell® 激光打孔方案
英国 Ceres Power 是全球首个实现金属支撑 SOFC 规模化商用的企业，其核心技术 Steel Cell® 采用 0.1mm 厚铁素体不锈钢薄板作为支撑体，通过纳秒激光阵列打孔实现气体输运通道，是当前量产线工艺的标杆案例。
该公司的量产支撑板采用正三角形错排孔阵列，单孔直径约 30μm，面孔隙率严格控制在28%~30%，恰好落在前文所述 “传质 - 力学 - 工艺” 三大临界点的中心安全区间。该参数设计下，支撑板保留了约 72% 的基体抗拉强度，热循环寿命超过 1200 次无性能衰减；同时气体渗透率可支撑 1.1A/cm² 的额定工作电流，单电池功率密度稳定在 0.85W/cm²@750℃，完美平衡了电化学性能与结构可靠性。
在批量生产中，Ceres Power 通过在线视觉检测严格管控孔隙率偏差，一旦单片孔隙率超出 25%~33% 的管控限即判定为不合格，从制程端规避临界点突破带来的失效风险。

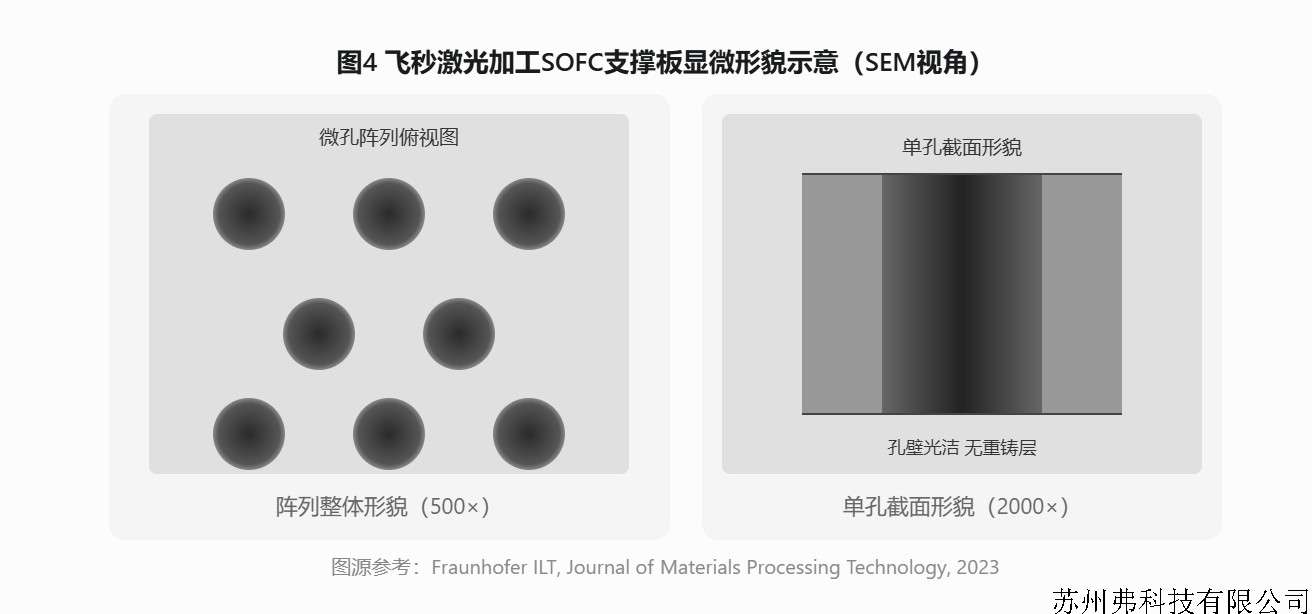

5.2 德国 Fraunhofer ILT：飞秒激光超高孔隙率工艺验证
德国弗劳恩霍夫激光技术研究所（Fraunhofer ILT）作为欧洲激光加工领域的权威研究机构，针对下一代高功率密度 MS-SOFC 开展了飞秒激光打孔工艺攻关，成功突破了纳秒激光的孔隙率工艺临界点。
研究团队采用 1030nm 红外飞秒激光器，在 0.15mm 厚 Crofer 22 APU 高温不锈钢板上加工直径 20μm 的精密微孔阵列。得益于飞秒激光的 “冷加工” 特性，单孔热影响区厚度被控制在 1μm 以内，孔间距与孔径比（P/D）可压缩至 1.2，最终实现了38% 的面孔隙率，较传统纳秒工艺提升了约 10%。
显微表征结果显示，该孔隙率下孔型规整、无重铸层、无微裂纹，支撑板高温抗氧化寿命较纳秒加工样品提升 40% 以上；力学性能方面，38% 孔隙率下板材屈服强度仍保留原始板材的 65%，满足电池封装与热循环运行要求。该研究验证了超快激光对孔隙率临界点的抬升作用，为高功率密度 MS-SOFC 的开发提供了工艺基础。

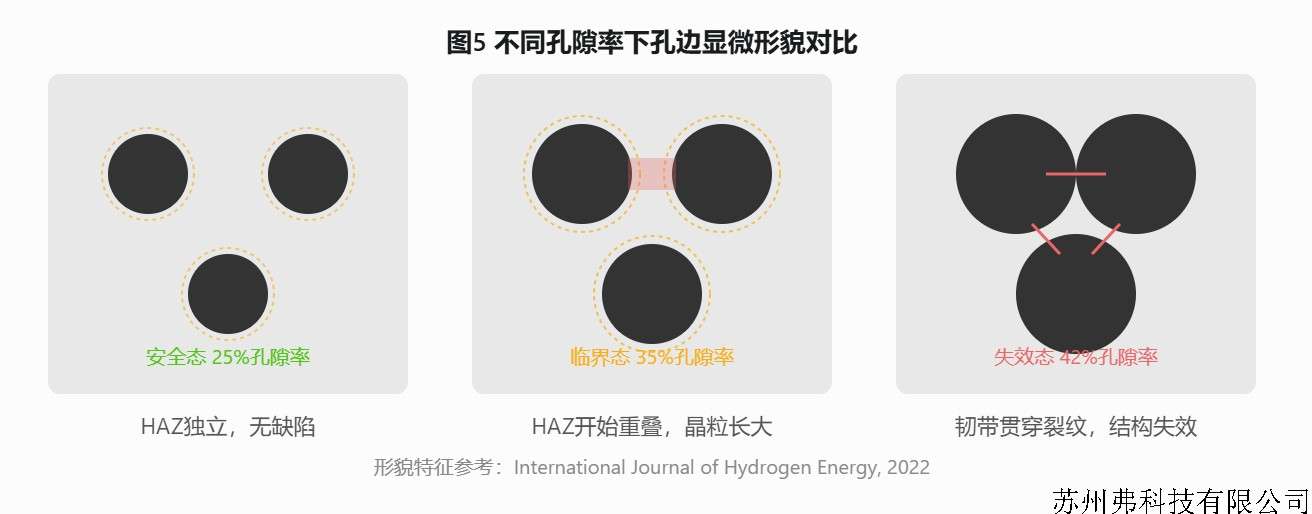

5.3 孔隙率临界状态的显微形貌实证
通过扫描电子显微镜（SEM）对不同孔隙率样品进行观测，可直观验证热影响区重叠临界点的形貌特征，学术界已形成清晰的三级状态划分：
安全状态（孔隙率 25%，P/D≈2.5）：孔型呈规则圆形，孔周热影响区独立分布，无明显重铸层与微裂纹，基体晶粒尺寸稳定，是量产工艺的标准形貌。
临界状态（孔隙率 35%，P/D≈1.8）：相邻孔的热影响区开始接触重叠，孔间韧带区域出现晶粒长大现象，局部残余应力升高，力学性能开始进入加速衰减区间。
失效状态（孔隙率 42%，P/D≈1.3）：热影响区完全融合，孔间韧带出现贯穿性微裂纹，重铸层连片分布，板材高温下极易发生氧化开裂，属于工艺禁入区间。
六、临界点的协同调控与工程优化路径
6.1 结构设计优化：拓宽安全区间
通过孔隙结构的精细化设计，可在不突破临界点的前提下实现性能提升：
一是采用梯度孔隙率结构，靠近电解质的一侧采用 25% 左右的低孔隙率，保证界面结合强度与结构支撑；靠近气体流道的一侧采用 35% 左右的高孔隙率，强化传质能力，通过分层设计兼顾两端性能。
二是优化孔阵列排布，优先采用正三角形错排方式，相比正方形排列，相同力学强度下孔隙率可提高约 5%，同时应力分布更均匀，热循环可靠性更优。
三是采用变孔径设计，在燃料入口区域采用大孔径匹配高浓度燃料，在燃料出口区域采用小孔径保证支撑强度，进一步降低整体传质阻力。
6.2 激光工艺升级：抬升工艺上限
激光光源与加工工艺的升级可有效抬升工艺临界点：
采用飞秒超快激光替代传统纳秒激光，可大幅缩小热影响区，将孔隙率工艺上限从 35% 提升至 40%，同时消除重铸层与微裂纹缺陷，提升支撑板长期高温稳定性。
采用多步法加工工艺，以低功率预打孔 + 高功率精修的方式替代单脉冲冲孔，分散单次热输入，降低热累积效应，缓解薄板翘曲问题，同时提高孔径一致性与内壁光洁度。
6.3 量产工况的安全取值区间

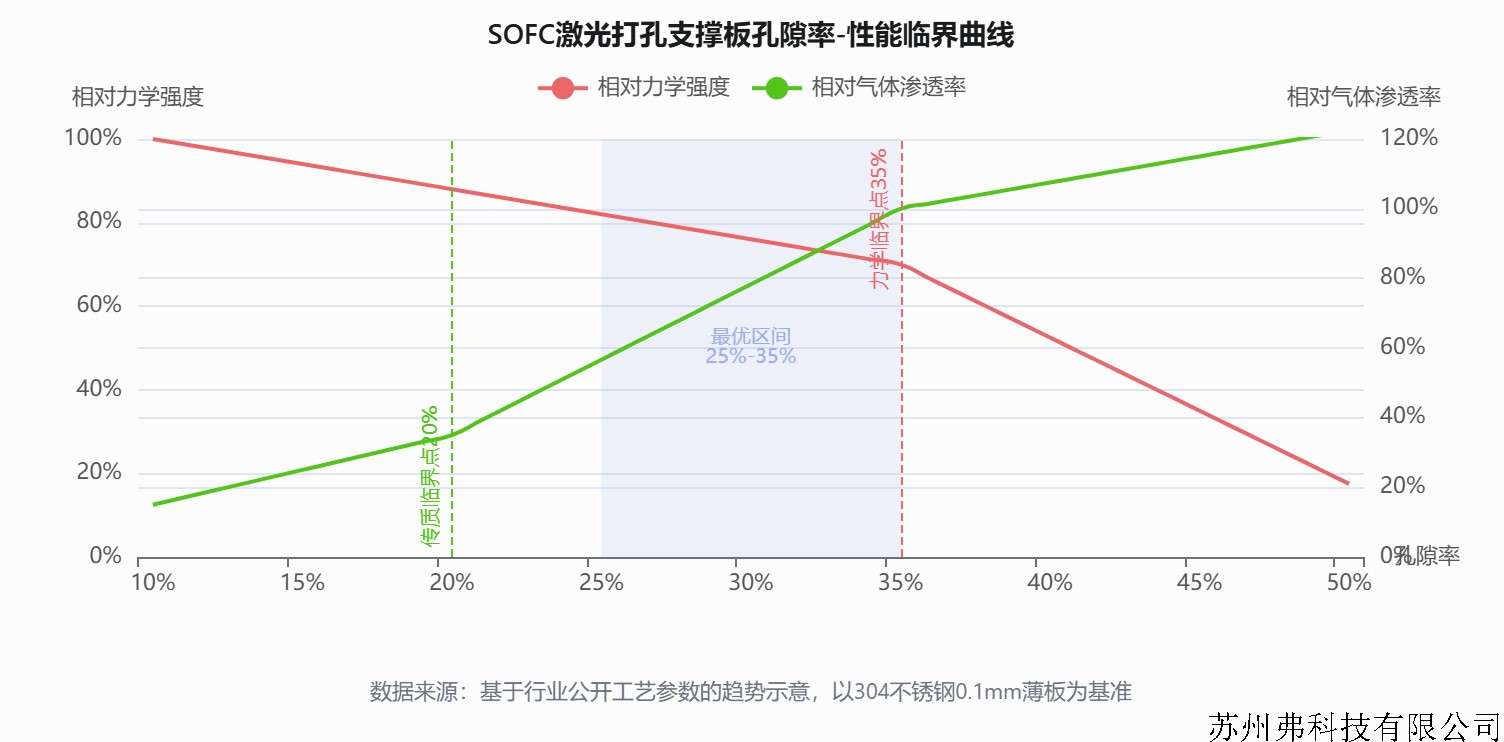

综合传质下限、力学上限与工艺极限三大临界点，当前主流量产线的激光打孔金属支撑板孔隙率通常控制在 **28%~32%** 的中心区间。该区间在传质性能、结构强度与加工良率三方面均预留了充足的安全余量，能够兼顾电池电化学性能与长期运行可靠性。对于采用飞秒激光的高端产线，孔隙率上限可放宽至 35%~38%。
七、结论与展望
MS-SOFC 金属支撑板的激光打孔孔隙率存在三类明确的临界阈值：20% 左右的传质下限临界点、35% 左右的力学上限与纳秒工艺临界点，以及 40% 左右的飞秒工艺临界点。这些临界点本质上是周期多孔结构的孔间干涉效应从量变到质变的体现，是支撑板设计不可突破的物理边界。
海外产业化与研究案例已充分验证了临界边界的合理性：Ceres Power 的量产工艺锁定 28%~30% 的安全区间实现规模化商用，Fraunhofer ILT 通过飞秒激光将工艺上限提升至 38%，为下一代产品指明了方向。
国内、苏州弗为科技提供创新性的激光微孔高速加工解决方案。稳定量产效率可达1000孔每秒以上，解决了传统工艺瓶颈，更以高精度、高一致性的加工能力，推动产业的商业化发展进程。
未来随着超快激光工艺的普及、梯度多孔结构的工程化应用以及新型高温合金材料的开发，孔隙率的安全区间将进一步拓宽，推动 MS-SOFC 向更高功率密度、更长寿命的方向发展。在工程设计中，始终以临界点为边界进行参数选型，是保障产品可靠性与批量良率的核心原则。

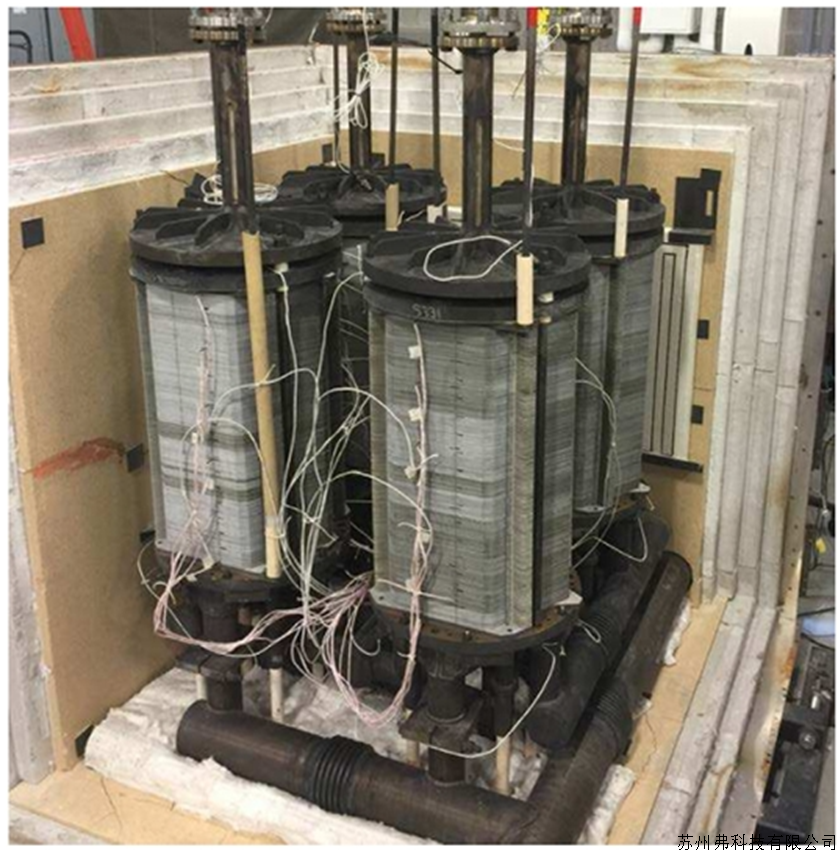

GE的50千瓦系统

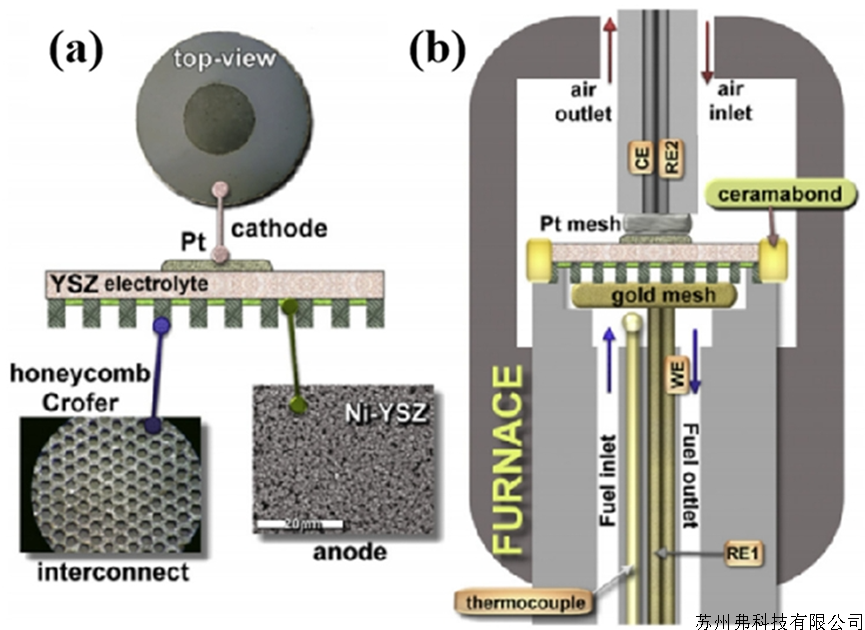

新型结构MS-SOFC的(a)制备和(b)测试系统示意图
