一、基础定义

晶圆裂片仪分两类：

量产型全自动裂片设备：后端封装，激光半切 / 划片后整片晶圆批量分离晶粒；

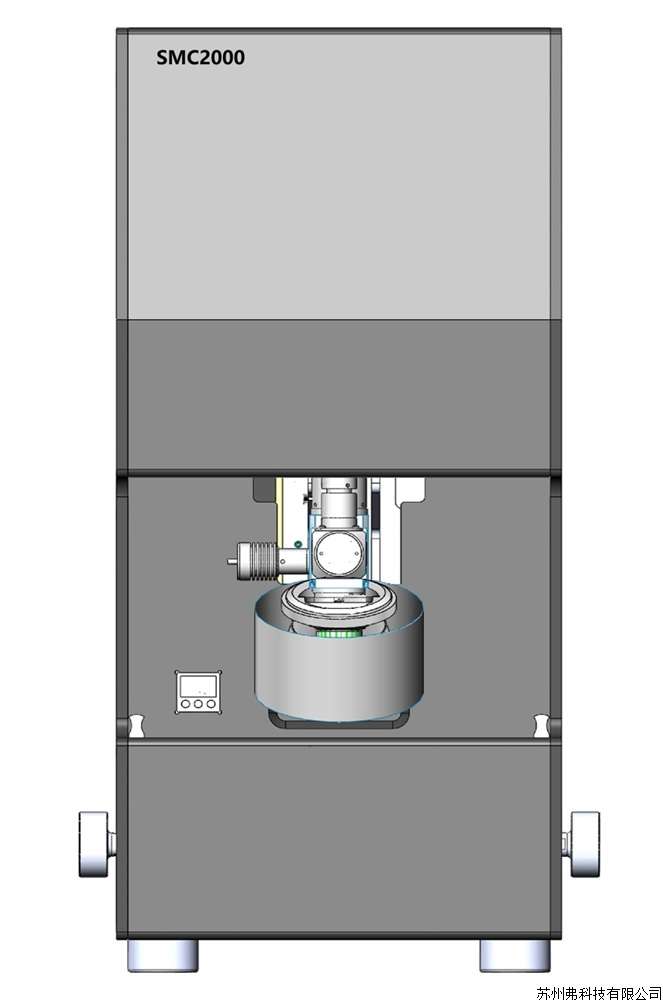

实验室精密定点裂片仪（SEM 样品制备专用，如 SMC2000、SELA MC10）：定点微刻痕 + 应力劈裂，产出平整无崩边截面，用于薄膜、光刻胶、器件剖面观测。

核心原理：先沿目标线做浅刻痕（机械刀 / 激光）制造应力薄弱层，精准施加可控压力沿刻痕自然断裂，断面平整、微裂纹少，适配硅、SiC、GaN、玻璃、光刻胶多层样品。

激光半切→裂片劈裂、劈刀划痕→裂片劈裂

第一部分：晶圆制造厂（Fab、封装厂）实际应用

（一）量产封装产线：整片晶圆批量裂片（全自动大型裂片机）

1. 激光隐形切割 / 背面半切配套裂片（主流先进工艺）

晶圆经激光内部改质（隐形切割）或背面浅切（切透 2/3 厚度），保留整片完整性，进入裂片工位，球形劈刀均匀施压，沿切割道一次性分离全部晶粒。

适用产品：超薄晶圆（20–80μm）、SiC/GaN 功率器件、MEMS、摄像头芯片、WLP 晶圆级封装；

优势：相比金刚刀全切割，无冷却水、无硅渣、切割道更窄、崩边＜3μm，提升良率；

典型工艺链：晶圆减薄→贴膜→激光半切→裂片→扩片→固晶。

2. 分立器件专用裂片（GPP 玻璃钝化二极管、整流管）

硅晶圆正面有玻璃钝化层，激光从背面划切，裂片仪整片碾压分离，无需翻面，大批量生产 6/8 英寸功率分立芯片。

3. 特殊脆性晶圆分片

蓝宝石、碳化硅、磷化铟等硬脆衬底，机械全切割易大面积崩边；采用浅刻痕 + 应力裂片，大幅降低碎片率，用于射频、光通信芯片。

4. 先进封装裂片（2.5D/3D、倒装 Flip Chip）

超薄 RDL 重布线晶圆、临时键合玻璃载片，裂片仪低压精密劈裂，避免薄芯片翘曲、层间剥离，适配高端 SoC、存储芯片封装。

（二）晶圆厂内部实验室 / 失效分析 FA（小型精密定点裂片仪）

Fab 制程、良率、可靠性实验室标配，用于小样品定点剖面制备，供 SEM、台阶仪、金相显微镜检测：

制程缺陷切片分析

取故障 die，定点裂片露出截面，观测栅极、金属层、通孔、氧化层厚度、台阶覆盖、空洞、层间裂纹；

超薄减薄晶圆可靠性验证

裂片后观察晶圆背面减薄产生的微裂纹、边缘崩缺，优化研磨、裂片压力参数；

划片工艺 DOE 验证

对比不同激光功率、刻痕深度、裂片压力下断面形貌，确定量产最优工艺窗口；

可靠性冷热循环后失效观测

高低温测试后裂片，查看薄膜分层、界面脱粘、衬底隐裂；

来料衬底品质抽检

SiC、GaN 外延片裂片，观测外延层缺陷、位错、衬底内部裂纹。

第二部分：光刻胶工厂研发 / 质检实验室核心应用（最差异化场景）

光刻胶厂商（ArF/KrF/i 线、厚膜、负胶、剥离胶）的核心制样设备，所有薄膜剖面观测依赖裂片仪，无法用刀片手工切割（手工会挤压、撕裂光刻胶软膜层）。

1. 光刻胶薄膜剖面形貌表征（最常用）

测试目的

直观测量胶厚、侧壁垂直度、线宽粗糙度 LWR、驻波效应、顶部圆角、底部底切、沟槽填充能力。

完整流程

硅片涂布光刻胶→曝光显影→定点裂片→SEM 观测断面。

高精度裂片仪可控压力，断裂不挤压、不撕裂光刻胶薄膜，侧壁完整无变形；手工掰片会导致胶层坍塌、边缘失真，数据完全失效。

适用胶种：

先进制程 ArF 干式 / 浸没胶、KrF 厚胶、i 线正胶、剥离 lift-off 负胶、BARC 底部抗反射涂层、感光聚酰亚胺 PI。

2. 光刻胶基底附着力、界面结合力测试

裂片后观察光刻胶与硅、氧化硅、金属、BARC 层界面：

是否出现分层、翘边、剥离缝隙；

评估不同增粘剂、预处理（HMDS 六甲基二硅氮烷）对附着力提升效果；

对比烘烤温度 / 时间对界面结合的影响。

3. 曝光 / 显影工艺窗口研发

做梯度曝光剂量、显影时间试片，裂片观察断面：

欠曝光：底部残留、底切严重；

过曝光：顶部收缩、线条变窄；

显影不足 / 过度：侧壁粗糙度、沟槽残留聚合物；

用于确定光刻胶官方推荐工艺窗口。

4. 厚膜光刻胶、电镀胶剖面检测

MEMS、功率器件厚光刻胶（5–50μm），胶层厚、脆性差，低应力裂片可完整保留厚胶侧壁，测量台阶覆盖、深宽比。

5. 光刻胶耐刻蚀 / 等离子耐受评估

试片经干法刻蚀 / 灰化后裂片，观测胶层侧壁损耗、表面粗糙化、渗透侵蚀，对比不同配方光刻胶耐等离子性能。

6. 剥离工艺（Lift-off）效果验证

金属蒸镀后裂片，观测光刻胶剥离界面、金属边缘残留、钻蚀情况，优化剥离胶配方与剥离液体系。

7. 光刻胶热稳定性、烘烤开裂测试

高温坚膜、回流工艺后裂片，观察胶层内部微裂纹、侧壁坍塌、流动变形，评估玻璃化转变温度 Tg 区间。

8. 新品配方对标、竞品对比测试

自研光刻胶与国外竞品同步制样、裂片、SEM 剖面，量化侧壁角度、线宽均匀性、胶层缺陷，支撑配方迭代。

三、两类场景裂片仪选型差异对比

四、关键工艺优势（为什么不用手工切割 / FIB 代替）

对比手工掰片：手工应力不可控，光刻胶薄膜挤压坍塌、硅片大面积崩边，断面失真，测试数据无效；裂片仪线性均匀应力，断裂沿刻痕精准延伸。

对比 FIB 聚焦离子束：FIB 单点制样成本高、速度慢；裂片仪 1 分钟完成一块样品，适合大批量配方筛选、工艺 DOE 实验，仅特殊纳米尺度缺陷搭配 FIB 精修。

对比金刚石划片机全切：划片会产生大量颗粒、冷却水污染光刻胶表面，裂片干法加工，样品洁净，无需清洗即可上 SEM。

五、典型配套检测设备

裂片后样品统一送入：扫描电镜 SEM、金相显微镜、台阶仪、3D 光学轮廓仪，完成厚度、粗糙度、侧壁角度、缺陷定量分析。
