Ceres Power SteelCell® MS-SOFC固体氧化物燃料电池结构
Ceres Power SteelCell® MS-SOFC 完整层级结构（单体电池+电堆总成）
Ceres 核心是铁素体不锈钢激光打孔金属支撑板作为唯一力学骨架，陶瓷功能层全部厚膜印刷在金属支撑上，工作温区 450~620℃，区别于传统陶瓷支撑SOFC，整体结构分为单体电池五层核心结构、密封边框结构、电堆堆叠总成三大部分。
一、单体电池：从下到上五层完整结构（燃料侧→空气侧）

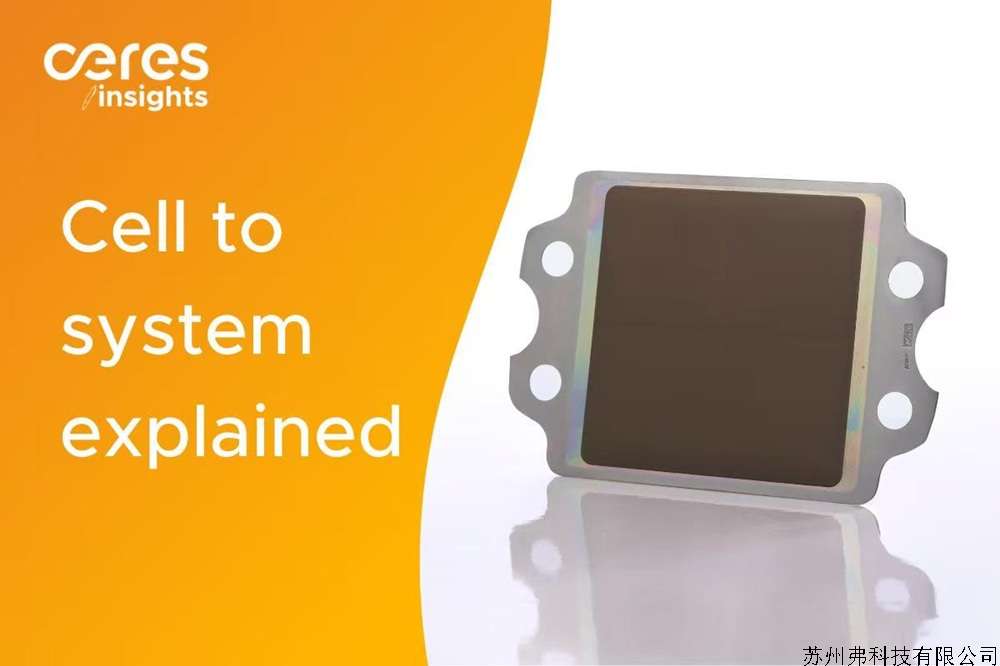

第1层：金属支撑基板
1. 基材材质：Ti、Nb改性铁素体铬不锈钢（Crofer系列/定制特种铁素体不锈钢），热膨胀系数与CGO电解质高度匹配，抗氧化、抗Cr挥发优化配方。
2. 厚度：初代100μm，量产版200~300μm超薄钢箔。
3. 分区结构（关键设计）
- 中心功能区：超高速激光精密钻孔形成多孔透气区，孔径微米级、孔型/孔排布定制，负责燃料气体穿透、导电集流；孔隙均匀性直接决定阳极反应一致性。
- 四周密封边框区：无打孔致密实心钢区，用于后续激光焊接密封、与双极板互联，杜绝漏气，是Ceres密封方案的基础设计。
4. 表面预处理：多孔区做抗氧化尖晶石预涂层（Mn-Co尖晶石），抑制高温Cr挥发毒化阴极，同时提升界面结合力。
第2层：阳极层（Ni-CGO金属陶瓷复合层）
- 材料：金属镍 + 钆掺杂氧化铈（CGO/GDC）复合 cermet
- 厚度：20~30μm，丝网印刷成型，低温烧结（＜1000℃），保护不锈钢基板不高温氧化变形
- 功能：燃料（天然气、氢气、重整气）催化氧化、电子传导、三相反应界面；CGO同时具备氧离子传导，提升低温活性；结构疏松多孔，匹配金属支撑的透气通道。
- 优势设计：微观结构优化，极强抗氧化还原（Redox）循环能力，启停反复氧化还原不易开裂，是Ceres长寿命核心卖点之一。
第3层：复合三层电解质（Ceres独家三明治电解质，解决CGO电子漏电痛点）
总厚度≈20μm，致密无孔，完全隔绝燃料与空气，三层从阳极到阴极依次排布：
1. 底层：厚CGO致密层（主氧离子传导层）：15~18μm，氧离子电导率高，低温（500~600℃）阻抗远低于YSZ；低温烧结致密，适配不锈钢基板工艺窗口。
2. 中间阻隔层：超薄YSZ层（≈1μm）：阻挡CGO的电子漏电，提升开路电压，杜绝电池内部短路。
3. 顶层：超薄CGO缓冲层（≈0.2~1μm）：隔离YSZ与阴极LSCF发生界面副反应，避免生成低电导杂相，同时缓冲热膨胀应力。
第4层：阴极功能层（LSCF-CGO复合多孔层）
- 材料：锶钴铁酸镧 LSCF + CGO 复合多孔阴极
- 厚度：10~30μm，印刷烧结制备
- 功能：空气中氧气还原为氧离子，氧离子通过电解质向阳极迁移；CGO掺杂优化孔隙与离子传导，适配中低温工作区间。
第5层：阴极集流辅助层（可选量产优化层）
薄型导电尖晶石涂层，提升阴极整体面内导电性，优化大电流下电流分布，降低欧姆损耗。
单体整体结构汇总（由燃料侧→空气侧）
激光打孔不锈钢支撑板 → Ni-CGO阳极 → CGO/YSZ/CGO三层复合致密电解质 → LSCF-CGO阴极
二、单体边框密封配套结构（电池外围）
金属基板四周无孔致密钢边两大作用：
1. 硬密封：激光焊接：电池钢边框直接和不锈钢双极板激光熔焊，形成永久气密性焊接密封，区别于传统SOFC易碎玻璃封接，抗热震、可频繁启停热循环。
2. 绝缘缓冲：蛭石基柔性垫片：电堆堆叠时，电池陶瓷区与金属互联板之间采用压缩垫片密封+电气绝缘，焊接负责边框气密，垫片负责陶瓷区局部密封隔离，双重密封体系。
三、电堆堆叠完整总成结构（多片单体集成）
1. 基础单元：4联电池阵列板（Array）
一块不锈钢互联板上集成四枚独立SteelCell单体，内部集成气体歧管，共用进出气通道，模块化设计，降低单电池装配复杂度。
2. 电堆堆叠结构（阵列串联堆叠）
1. 堆叠顺序：阵列电池板 + 金属双极板（互联板，集成阴阳极气体流道、集流）交替层压堆叠，电气串联提升总电压。
2. 紧固方式：两端铁素体不锈钢端板 + 高强度螺栓整体压紧，依靠垫片压缩实现层间密封，整体结构刚性强。

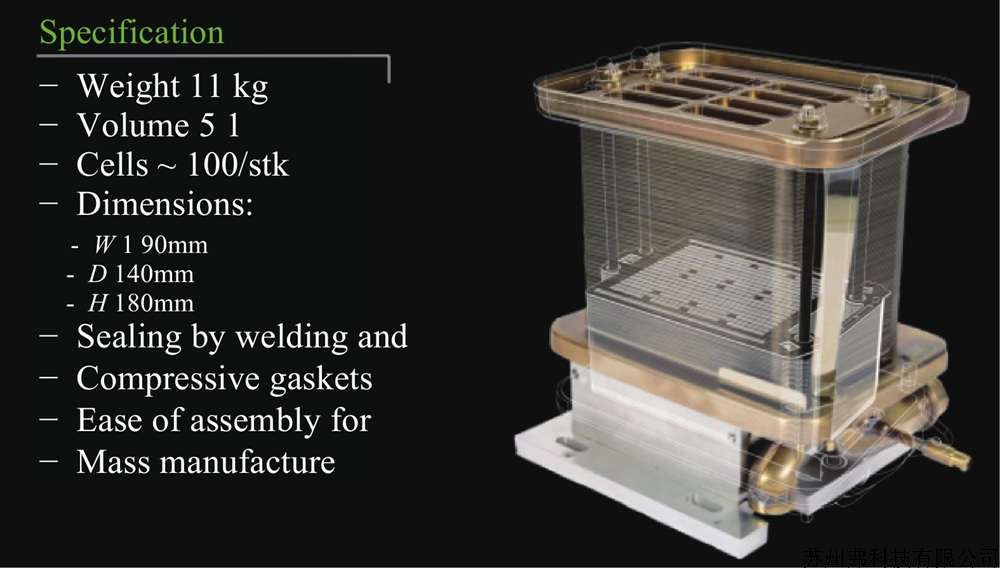

3. 典型量产5kW电堆参数：约100片单体电池，整机重量11kg，体积5L左右，尺寸约190×140×180mm。
4. 气体分配：内歧管设计，燃料、空气从电堆内部流道分配，外部管路简洁，集成度更高。
3. 系统层级拓展
单体电池 → 单堆（10~50kW）→ 堆阵列（720kW）→ 功率模块（9MW）→ 大型电站（百MW级），SOFC发电/SOEC电解制氢双向可逆结构通用，仅控制系统与工艺参数调整。
四、Ceres结构核心差异化特点（对比传统SOFC）
1. 力学承载完全交给不锈钢，陶瓷层整体超薄，厚度仅传统电极支撑SOFC的1/4~1/6，大幅降低陶瓷成本与烧结难度；
2. 密封：边框激光焊永久气密+柔性垫片辅助密封，无玻璃密封，热循环寿命大幅提升；
3. 支撑加工高度依赖不锈钢超薄基板精密激光钻孔：孔径、孔隙率、孔分布直接决定气体扩散、阳极极化、整堆一致性，也是你司超高速激光钻孔工艺的落地场景；
4. 中低温450~620℃运行，不锈钢材料选型宽松，整机BOP配套成本更低。
