SOFC 固体氧化物燃料电池支撑体结构全解析
固体氧化物燃料电池 (SOFC) 的支撑体是决定电池机械强度、电化学性能、运行温度和使用寿命的核心部件。根据支撑体材料和位置的不同，SOFC 主要分为电解质支撑型 (ES-SOFC)、阳极支撑型 (AS-SOFC)、阴极支撑型 (CS-SOFC)和金属支撑型 (MS-SOFC)四大类技术路线。
一、四种主流支撑体结构对比

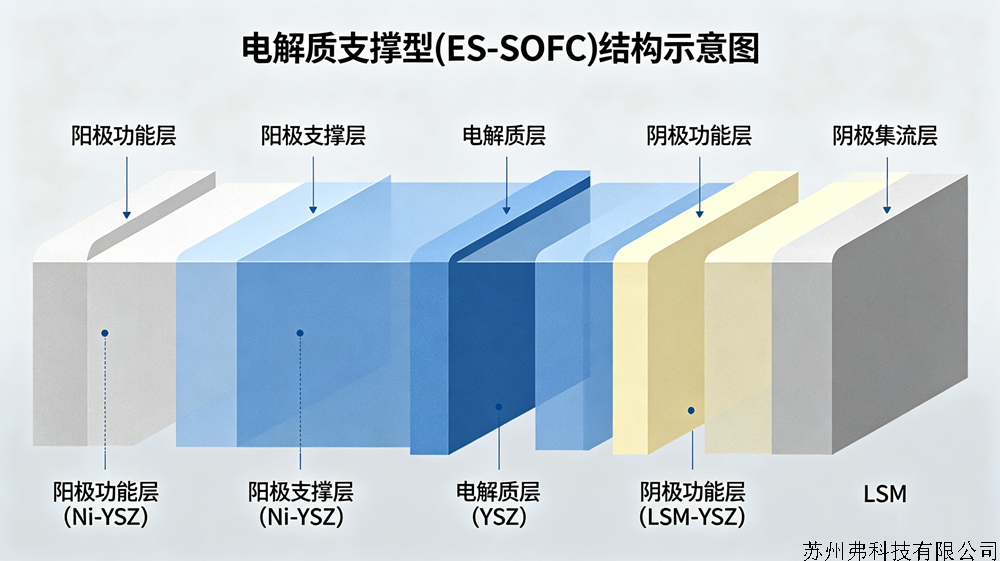

1. 电解质支撑型 (ES-SOFC)
结构特点：以致密的电解质层 (通常为 YSZ 氧化钇稳定氧化锆) 作为机械支撑，厚度约 80-150μm，阳极和阴极层均较薄 (<50μm)
优点：
结构稳定性好，致密电解质提供较强的机械支撑
抗阳极再氧化能力强，不易因燃料中断导致电池失效
电流密度分布均匀，对称结构减少局部热点
制造工艺相对简单，适合大规模生产
缺点：
工作温度高 (800-900℃)，需要高导电性的电解质材料
欧姆损失大，电解质较厚导致氧离子传导阻力增加
热循环性能较差，陶瓷材料热膨胀系数不匹配易开裂
密封难度大，高温下对密封材料要求极高
典型公司代表：
国际：Bloom Energy (美国，全球商业化最成功)、HEXIS (瑞士)、Sunfire (德国)、Schunk (德国)
国内：潮州三环集团 (全球电解质隔膜龙头，市占率> 60%，独家供应 Bloom Energy 约 80% 隔膜)

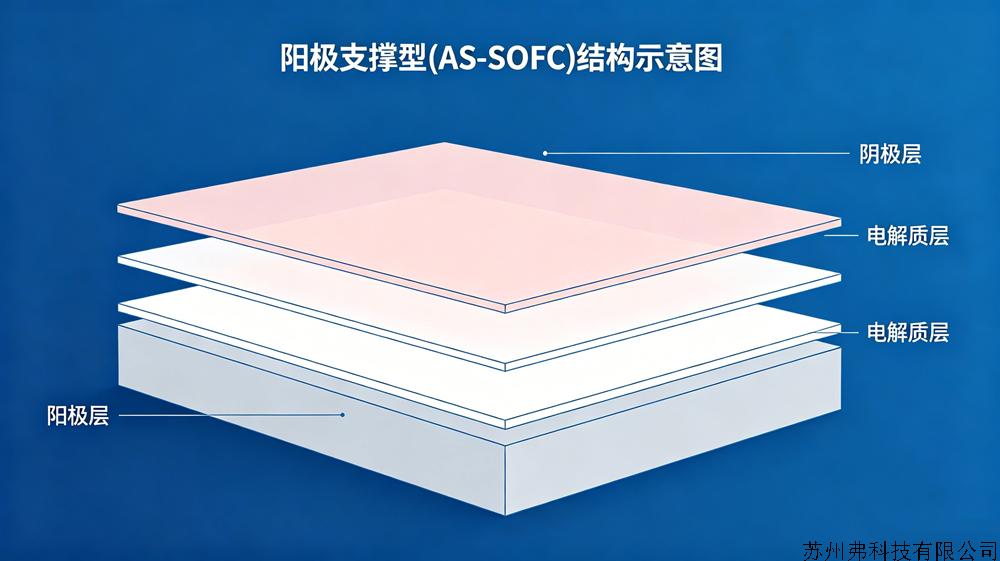

2. 阳极支撑型 (AS-SOFC)
结构特点：以多孔的 Ni-YSZ 金属陶瓷阳极作为机械支撑，厚度约 250-1500μm，电解质层可薄至 1-10μm，阴极层较薄
优点：
工作温度低 (600-800℃)，薄电解质显著降低欧姆损失
功率密度高，可达 1W/cm² 以上
阳极导电性好，电子传导阻力小
综合性价比高，技术成熟度高
缺点：
厚阳极导致气体传输阻力大，易产生浓差极化
阳极中含大量 Ni，热膨胀系数与电解质不匹配
冷却后易弯曲变形，电堆组装过程中易产生内应力
抗阳极再氧化能力差，燃料中断易导致 Ni 氧化体积膨胀损坏电池
典型公司代表：
国际：Elcogen (爱沙尼亚，欧洲主要电堆供应商)、Topsoe (丹麦)、京瓷 (日本)、三菱重工 (日本)、POSCO Energy (韩国)、Delphi (美国)
国内：潮州三环集团 (同时布局)、亿华通、清能股份、东方电气

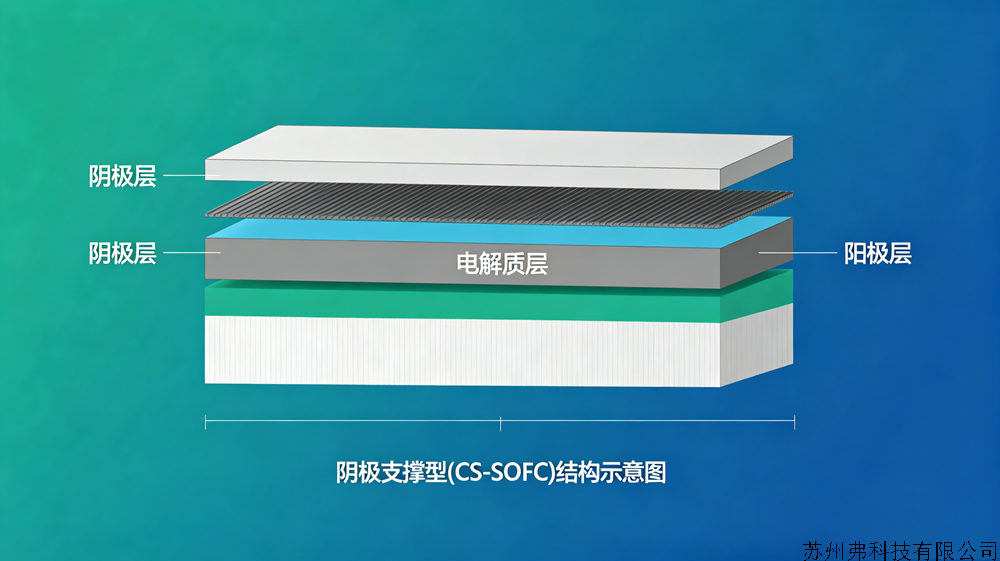

3. 阴极支撑型 (CS-SOFC)
结构特点：以多孔的阴极材料 (通常为 LSM 镧锶锰酸盐或 LSCF 镧锶钴铁) 作为机械支撑，电解质和阳极层较薄
优点：
阴极无氧化还原反应，相稳定性好
低欧姆损失，薄电解质降低传导阻力
避免了阳极支撑的再氧化问题
理论功率密度高
缺点：
阴极材料导电性远低于阳极，电子传导阻力大
阴极热膨胀系数与电解质匹配性差
制备工艺复杂，需要高温共烧技术
商业化程度低，目前主要应用于管式 SOFC
典型公司代表：
国际：Siemens/Westinghouse (西门子 / 西屋，阴极支撑管式 SOFC 技术的开创者)
国内：中国矿业大学 (北京) 煤气化燃料电池联合研究中心 (韩敏芳团队)

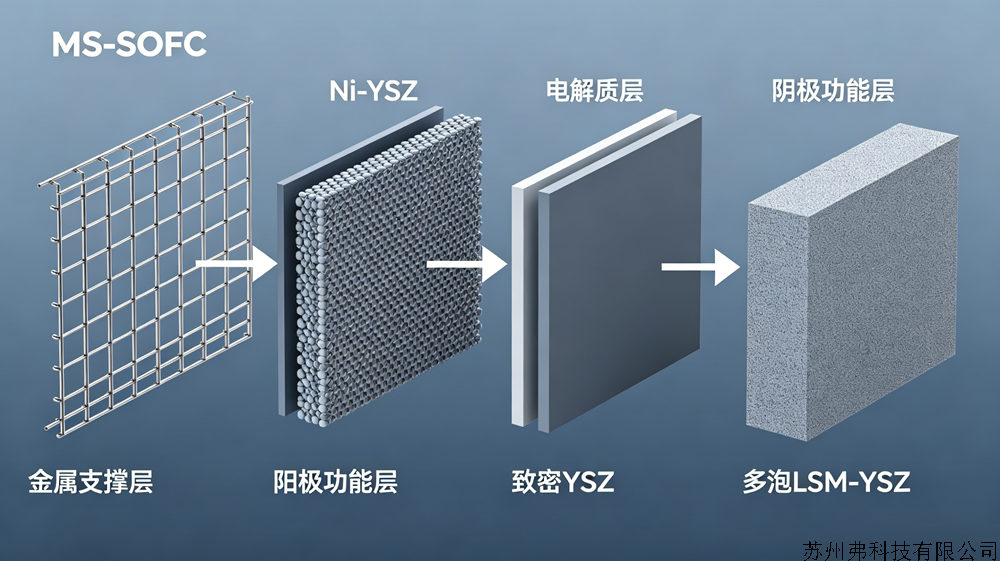

4. 金属支撑型 (MS-SOFC)
结构特点：以多孔金属或合金 (通常为铁素体不锈钢) 作为机械支撑，厚度约 0.3-1mm，阳极、电解质和阴极层均较薄
优点：
工作温度最低 (500-650℃)，显著降低材料和密封要求
机械强度极高，抗冲击和抗热震性能优异
热循环性能好，可承受快速启停 (>1000 次循环)
导电性和导热性好，减少欧姆损失和温度梯度
成本低，金属材料价格远低于陶瓷材料
缺点：
金属支撑体在高温下易氧化，需要抗氧化涂层
金属与陶瓷层之间的热膨胀系数匹配难度大
烧结工艺复杂，需要在还原性气氛中低温烧结
密封技术要求高，防止金属与陶瓷界面漏气
典型公司代表：
国际：Ceres Power (英国，SteelCell™技术)、Plansee (奥地利)、DLR (德国航空航天中心)、Nissan (日本，汽车 APU 应用)
国内：潍柴动力 (全球首款大功率金属支撑 SOFC，运行寿命 6 万小时)、中国矿业大学 (北京)、广东省科学院新材料研究所
二、各支撑体结构关键参数对比表
三、技术发展趋势
中低温化：金属支撑型 SOFC 代表了未来发展方向，工作温度降至 600℃以下，可大幅降低材料成本和系统复杂度
结构一体化：3D 打印技术正在被用于制备一体化支撑体和电极结构，提高气体传输效率和机械强度
材料创新：新型电解质材料 (如 GDC 钆掺杂氧化铈、LSGM 镧锶镓镁) 和金属合金支撑体材料不断涌现，进一步提升电池性能
系统集成：SOFC 与燃气轮机、内燃机的混合动力系统，以及可逆 SOFC (SOEC) 电解制氢技术成为研究热点
