导体失效分析过程中等离子开封的应用

在半导体失效分析FA过程中的等离子开封的应用

是一种先进的干法去封装技术，已成为处理复杂先进封装（如含Cu/Ag线键合、高Tg模塑料、3D/SiP堆叠等）的首选或关键补充方案。

1. 半导体开封在失效分析中的作用

半导体器件通常采用环氧模塑料（EMC）封装以提供机械保护、防潮和电气绝缘。在失效分析流程中，开封（Decapsulation）是破坏性分析的第一步，目的是暴露芯片（Die）、键合线（Bond Wires）、键合垫（Bond Pads）和内部结构，而不引入人为损伤或改变原始失效现场，以便后续进行光学/SEM检查、电气测试、FIB切割、EMMI发光显微镜等分析。

传统方法局限：

• 化学酸开封（Acid Decap）：使用发烟硝酸、浓硫酸等，速度快但对Cu/Ag键合线腐蚀严重，尤其在高Tg模塑料或可靠性老化样品中效果差，可能引入伪影（Artifacts）。

• 激光辅助+酸：局部去除但仍有化学损伤风险。

等离子开封正是为解决这些问题而发展起来的干法技术。

2. 微波等离子开封的工作原理

MIP是在常压或特定氛围下激发气体O₂氧气，（有时添加H₂或其它配方），产生高密度中性活性自由基（尤其是氧自由基）。这些自由基与模塑料中的环氧树脂发生化学反应，生成挥发性产物（如CO₂、H₂O）被抽走，同时超声清洗去除残留的二氧化硅填料。

关键特点：

• 常压操作（部分系统）：无需真空腔，简化操作，可实现高度局域化刻蚀。

• 低功率、无离子轰击：离子寿命短，避免RIE（反应离子刻蚀）常见的电应力和物理溅射损伤。

• CF₄-free配方：环保，对金属线和芯片钝化层高度选择性（选择比极高）。

• 全自动：预设配方，支持不同封装类型，适合实验室常规使用。

典型流程：激光局部预去除（可选） → MIP等离子刻蚀 → 清洗 → 检查。

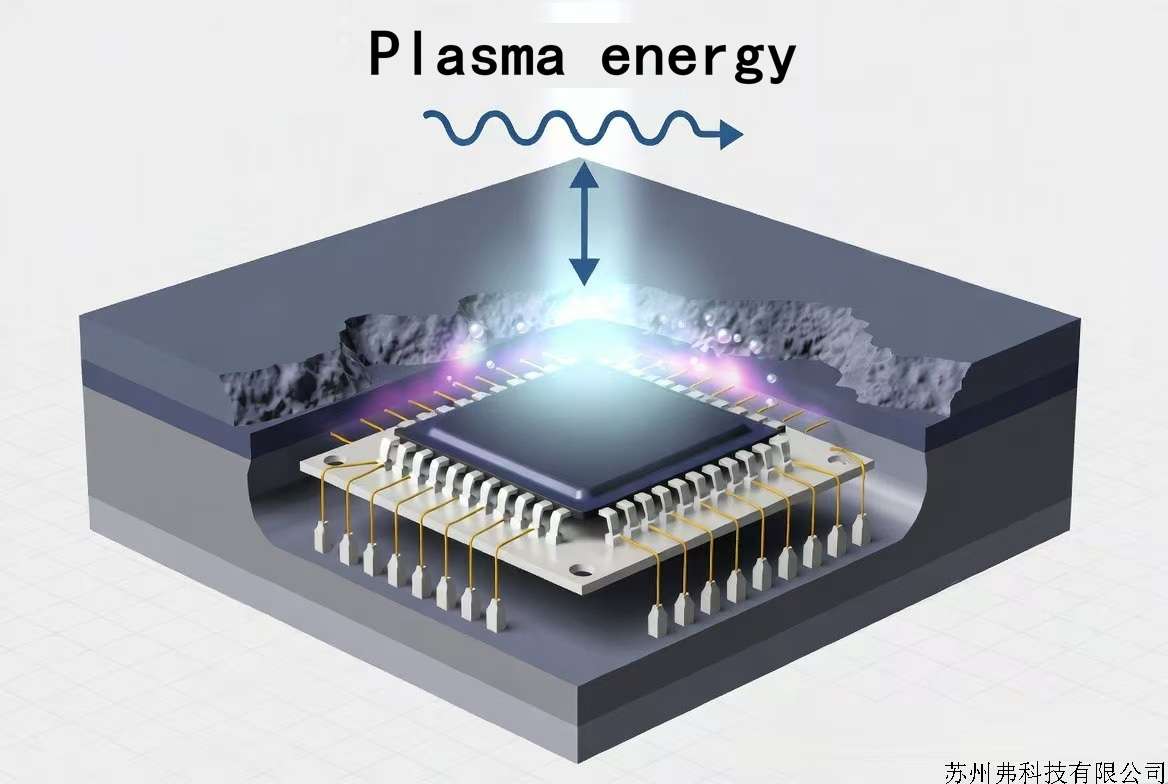

结构示意图

3. 在失效分析中的具体应用与优势

主要应用场景：

• 先进封装：3D堆叠、SiP系统级封装、WLCSP、Chip on Board、BOAC等，传统方法难以完整暴露多层结构。

• 敏感材料：Cu线、Ag线、Pd-coated Cu线、金线——MIP对Ag线有专利保护工艺，避免腐蚀和变细。

• 高Tg/老化模塑料：热应力后的封装更难用酸去除，MIP仍能有效刻蚀。

• 汽车/高可靠器件：需要保留原始失效现场（如污染、裂纹、Kirkendall空洞等），用于根因分析。

• 保留器件功能：开封后芯片仍可通电测试。

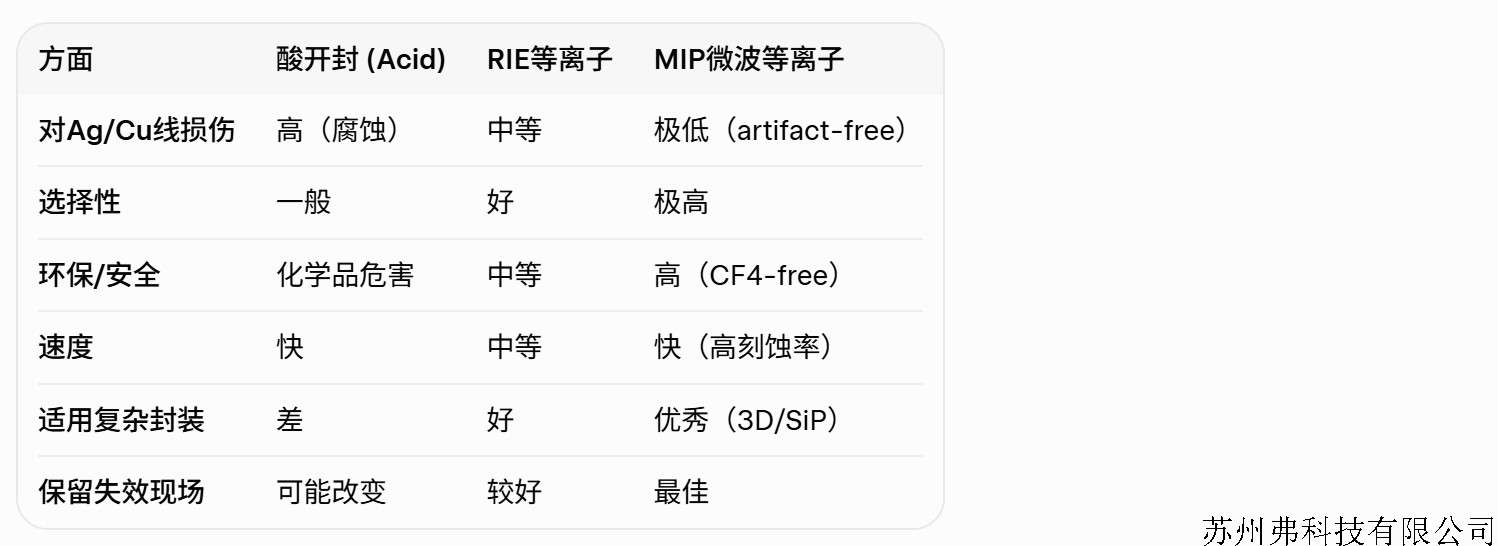

与传统方法的对比：

MIP特别适合需要“无伪影”（artifact-free）分析的案例，能真实保留原始失效证据。

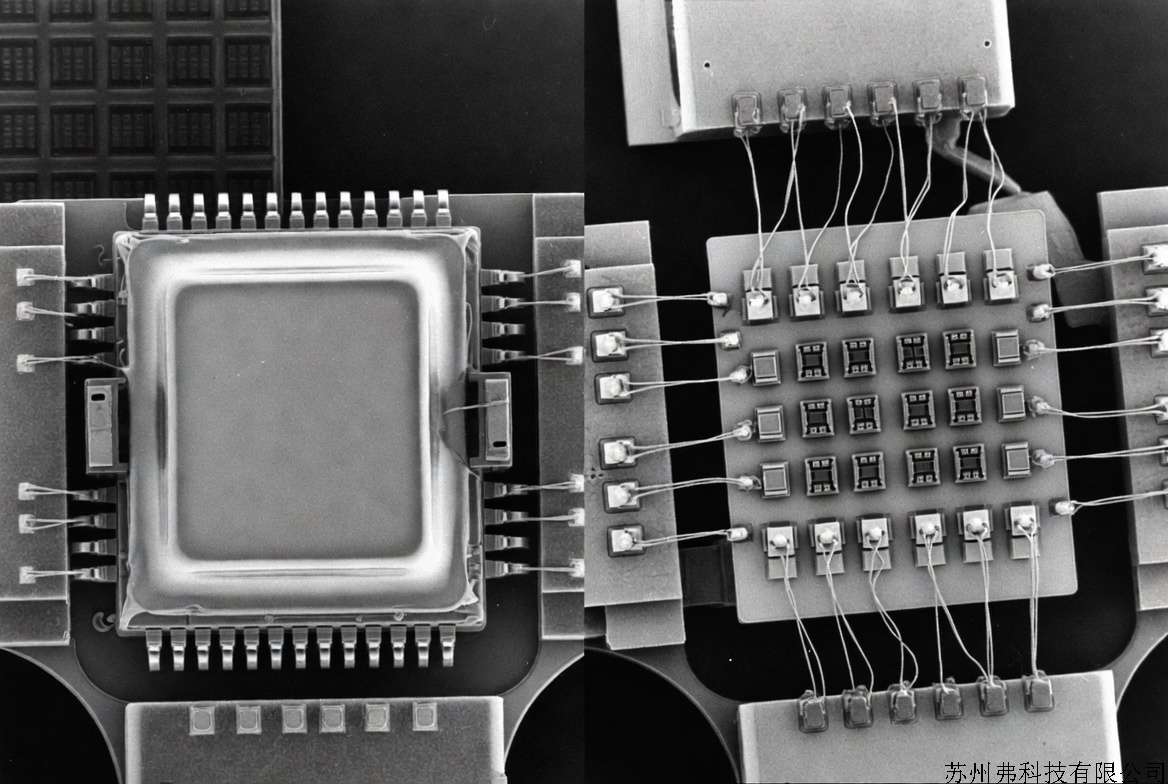

开封前后对比概念图（SEM风格）：

4. 实际效果与案例

• Ag线器件：传统酸法会导致线腐蚀和球键合点损伤；MIP氢基配方可实现无损伤暴露。

• 3D/SiP模块：完整暴露多层die和被动元件，保留层间污染或分层现场。

• 功能保留：开封后器件电性能基本不变，支持进一步电气FA。

• 多家公司（如JIACO Instruments、EAG）提供商用MIP系统，已有数十篇ISTFA等会议论文验证，JEDEC标准也认可相关技术。

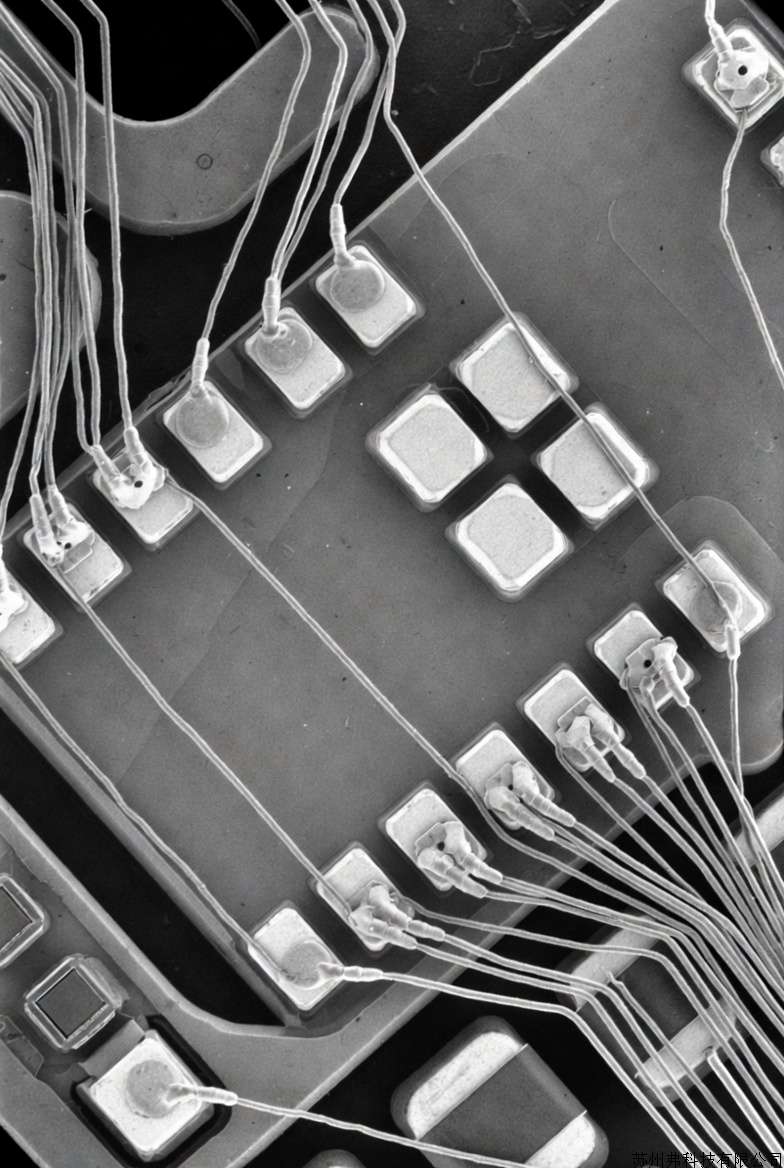

典型开封后SEM图像概念（基于真实描述）：

5. 局限性与注意事项

• 设备成本：专用MIP系统投入较高，但操作简便、重复性好。

• 填料去除：需结合超声清洗彻底清除SiO₂填料。

• 不适用于所有材料：极少数特种封装可能仍需混合工艺（激光+MIP+少量化学）。

• 工艺优化：需根据模塑料成分、线材类型预设配方。

6. 总结与前景

等离子开封在现代半导体失效分析中已成为不可或缺的技术，尤其在先进封装和新型键合材料普及的背景下。它显著提高了分析的成功率、准确性和效率，帮助工程师快速定位真实失效根因，推动器件可靠性提升和工艺改进。

随着AI辅助配方优化和更高密度等离子源的发展，MIP技术将继续扩展到更大尺寸封装和更多材料体系。中国及全球FA实验室正逐步引入这一技术，成为高端失效分析能力的标志。

参考来源包括EAG、JIACO Instruments、ISTFA论文等。
