SOFC燃料电池金属支持板的新思路

固体氧化物燃料电池（SOFC）作为高效、燃料灵活的清洁能源转换装置，在分布式发电、热电联产和移动电源等领域备受关注。传统SOFC多采用陶瓷（如电解质或阳极）作为支撑体，但存在机械强度低、抗热冲击差、启动慢和成本较高的问题。金属支撑型SOFC（Metal-Supported SOFC，简称MS-SOFC）以多孔金属板（或金属泡沫）作为主要支撑结构，成为新一代技术路线的重要方向。它能显著提升机械鲁棒性、降低成本并实现快速启停，被视为推动SOFC商业化的关键路径。

本文聚焦金属支持板（金属支撑体）的新思路，探讨材料选择、结构创新、制备工艺、挑战及前沿解6.决方案，结合最新研究进展进行深度分析。

1. 金属支持板的优势与基本结构

金属支持板通常采用铁素体不锈钢（如430L、441、Crofer系列）或Ni基合金，厚度数百微米至毫米级，提供机械支撑、气体通道和电流收集功能。典型MS-SOFC结构为：多孔金属支持板 | 阳极功能层 | 致密电解质 | 阴极。

新思路亮点：

• 低成本与高强度：不锈钢远比陶瓷廉价，机械强度高，适合大面积制造和移动应用（如车辆APU、航空）。

• 快速热循环：金属高导热性允许秒级启动/关停，远优于陶瓷支撑体。

• 薄层功能组件：支撑体承担机械负荷，电解质和电极可做薄（<20μm），降低欧姆阻抗，提升功率密度。

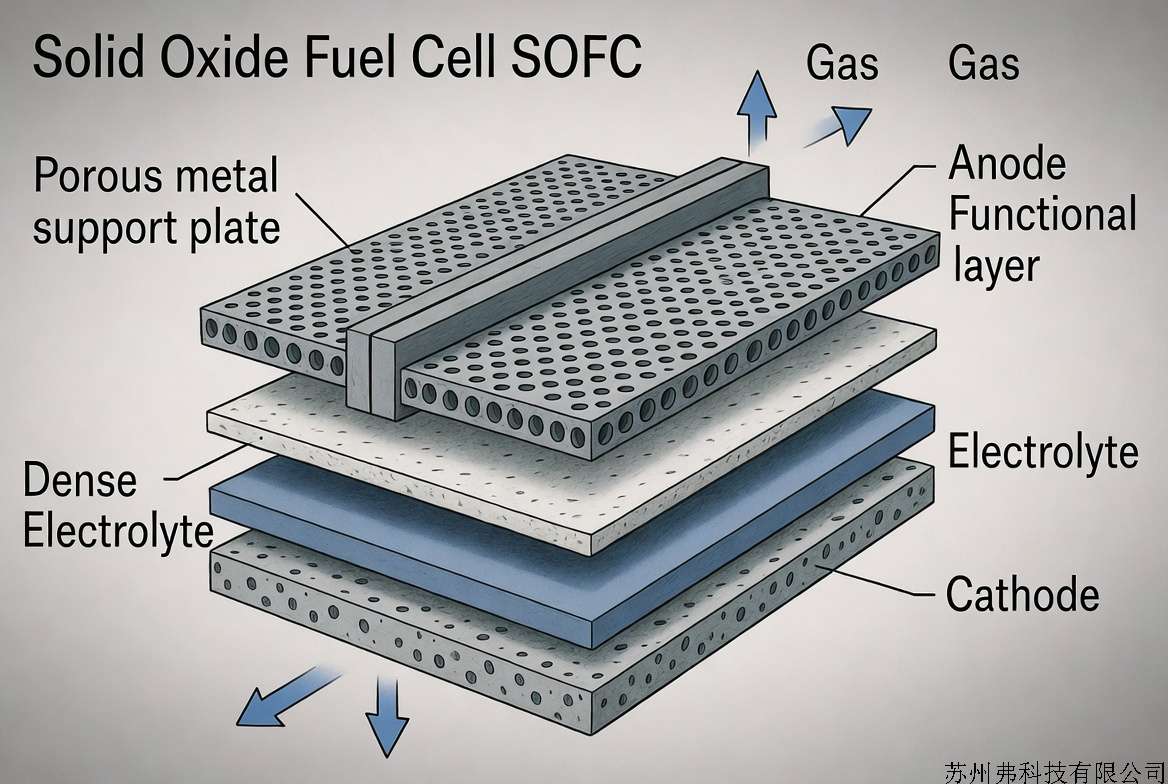

典型结构示意图：

2. 材料创新：从不锈钢到金属泡沫

传统金属支持板多用多孔不锈钢（如Fe-Cr合金），需匹配其他层的热膨胀系数（CTE ~10-12×10⁻⁶/K）并耐高温氧化。

前沿新思路：

• 低成本商用合金优化：AISI 441等廉价铁素体不锈钢，通过预氧化或表面涂层（尖晶石、钙钛矿、Ag涂层等）提升抗氧化性和降低Cr挥发。预氧化可显著减薄氧化层厚度，提高长期稳定性。

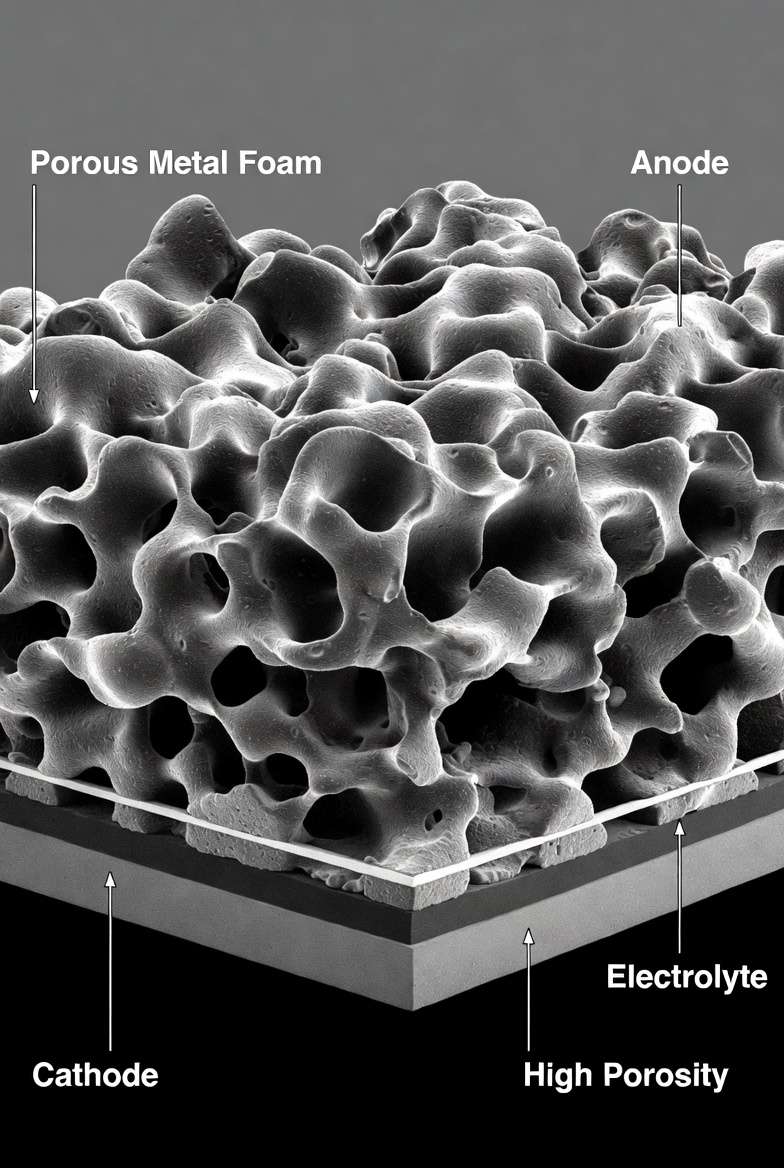

• 金属泡沫支持：哈尔滨工业大学等团队开发高孔隙率（~90%）Fe-Ni金属泡沫支持体，烧结后仍保持高孔隙，极大降低面密度（0.15 g/cm²），比功率达6.56 kW/kg（650°C），冲击抗性提升10倍以上，特别适合移动电源。有效扩散系数提高，浓差极化大幅降低。

• 对称或双面金属支撑：Lawrence Berkeley国家实验室开发对称金属支撑设计，减少热应变，适用于SOEC（固体氧化物电解池）双向操作。

• 复合与涂层：在金属板上浸渍纳米催化剂（如SDC、Ni/CGO）或陶瓷涂层，提高催化活性和抗氧化。Ni-free阳极（如SFMO）减少碳沉积和硫中毒。

3. 制备工艺的新突破

传统陶瓷工艺难以直接在金属上实现致密无缺陷薄膜。新思路包括：

• 大气等离子喷涂（APS）：快速沉积多层，适合大规模生产。中国科学院上海硅酸盐研究所等用此法制备高性能电池。

• 带铸+共烧结+浸渍：低温共烧结结合纳米浸渍催化剂，解决金属氧化和元素互扩散问题。

• PVD/溅射+丝网印刷：制备超薄致密电解质（如GDC、ScSZ）。

• 激光打孔或3D打印：优化气体流场和支撑体孔道结构。

潍柴动力2023年发布全球首款大功率金属支撑商业化SOFC产品（120kW级），热电联产效率达92.55%（全球最高纪录），运行温度降至600°C左右，启停性能领先，标志着从实验室向商业化的跨越。

4. 主要挑战与应对策略

金属支持板面临的核心问题是：

• 高温氧化与Cr挥发：导致电阻增加和阴极中毒。解决方案：保护涂层（尖晶石、MAX相、Ag等）、合金掺杂（Ti、Nb、Mn）和预氧化处理。

• 元素互扩散：金属与电极/电解质间离子扩散。采用扩散阻挡层（如CGO）或Ni-free材料。

• CTE匹配与密封：优化合金成分和使用金属-金属密封技术。

• 长期耐久性：目标是中间温度（600-750°C）下数万小时寿命。目前已有报道在650-750°C下实现低退化率。

新思路整合：多尺度优化——宏观上用泡沫结构减重增流，微观上纳米浸渍提升催化，表面工程抑制降解。

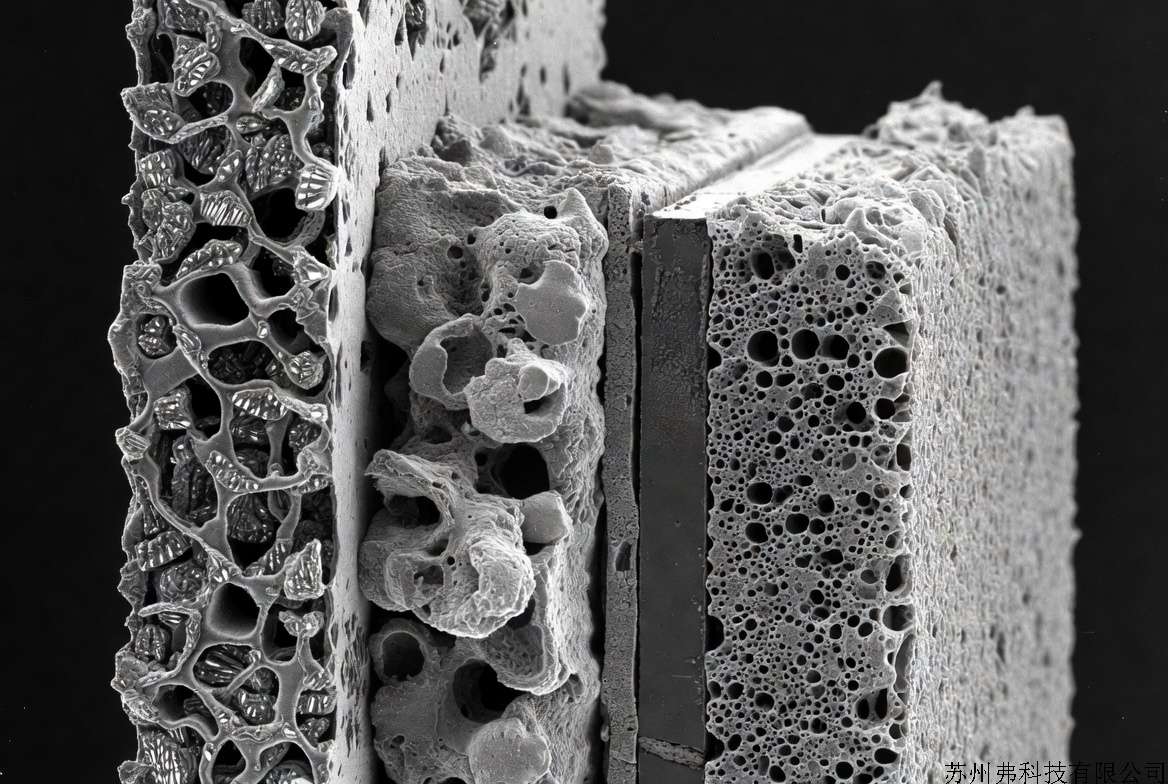

实际电池横截面概念（基于SEM描述）：

5. 应用前景与未来方向

金属支持板的新思路使SOFC适用于分布式能源、数据中心、船舶/车辆辅助电源乃至航空。模块化设计便于MW级扩展，燃料适应性强（天然气、氢气、生物质等），碳减排显著。

未来研究重点：

• 进一步降低烧结温度，实现全空气氛围制备。

• 开发质子传导型金属支撑SOFC，结合可逆操作（SOFC/SOEC）。

• AI辅助材料设计与3D结构优化，提升比功率和寿命。

• 规模化制造与成本进一步下降，推动商业堆栈应用。

金属支持板正从“支撑”角色演变为性能优化的核心，通过材料-结构-工艺一体化创新，SOFC有望在氢能时代发挥更大作用。中国企业在商业化上已走在前列，国际合作与持续研发将加速这一进程。

参考文献包括Springer综述、MDPI Energies、Advanced Science等最新论文及行业新闻。实际应用中需结合具体工况进行优化测试。

6.激光打孔是金属支撑板现阶段重要的实用解决方案之一，

在商业化路线上被多家领先企业采用,英国Ceres Power、潍柴都是在商业化路上走得比较前沿的公司，苏州弗为科技为金属支撑板的高速打孔提供完整的交钥匙解决方案。

激光打孔在MS-SOFC中的作用与优势

传统多孔金属支撑体（如粉末冶金或金属泡沫）通过烧结形成随机连通孔隙，而激光打孔则是在致密不锈钢薄箔（通常200-300μm厚，如铁素体不锈钢）上精确加工出规则的直通微孔阵列，作为气体扩散通道。

核心特点：

• 直通孔设计：孔径通常10-30μm，孔间距约250μm，孔隙率较低（0.1-1.1%左右），但气体扩散路径短而直，浓差极化低。

• 机械强度高：基体仍接近致密，强度优于高孔隙率粉末/泡沫结构，适合薄型、大面积电池。

• 易于密封与集成：周边保留致密区域，便于激光焊接或金属-金属密封，简化堆栈组装。

• 抗氧化优势：相比高比表面积的粉末冶金支撑体，暴露表面面积小，氧化速率更低。

代表性应用：

• Ceres Power（英国）：其SteelCell®技术核心就是激光打孔的铁素体不锈钢基板，结合丝网印刷和空气烧结工艺，已实现商业化推广。与潍柴动力合作的大功率MS-SOFC产品中，这一技术路线发挥了关键作用。

• 中国企业也有高速激光打微孔专用设备开发，支持千孔/秒级加工，满足量产需求。

激光打孔金属支撑板结构示意图：

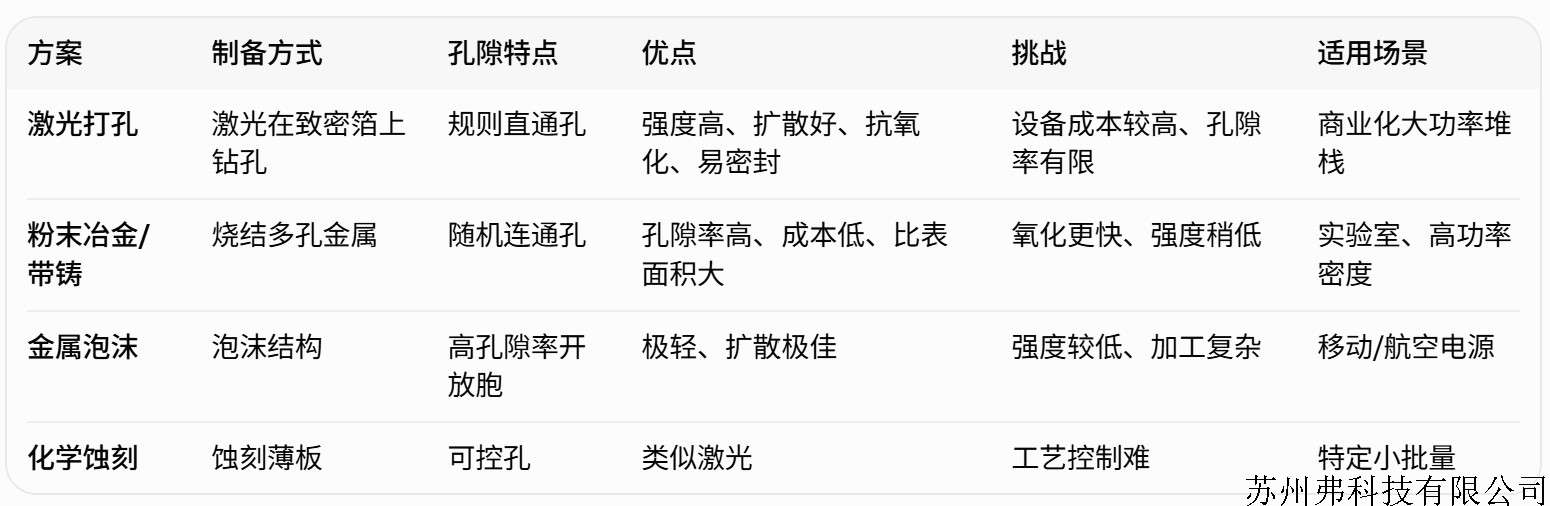

与其他方案的对比

激光打孔在现阶段被视为平衡性能、可靠性与量产可行性的成熟方案，尤其适合中间温度（600-750°C）操作和快速启停需求。

现阶段局限与改进方向

• 成本：高功率激光设备投入大，但专用高速设备正在降低单片成本。

• 孔隙率优化：过低孔隙率可能限制高电流密度下的传质，需精确设计孔阵列与流场匹配。

• 表面处理：打孔后常需预氧化、涂层或纳米浸渍以进一步提升抗氧化和催化性能。

• 新兴结合：激光打孔+3D打印流场、激光+粉末复合结构等混合工艺正在探索中。

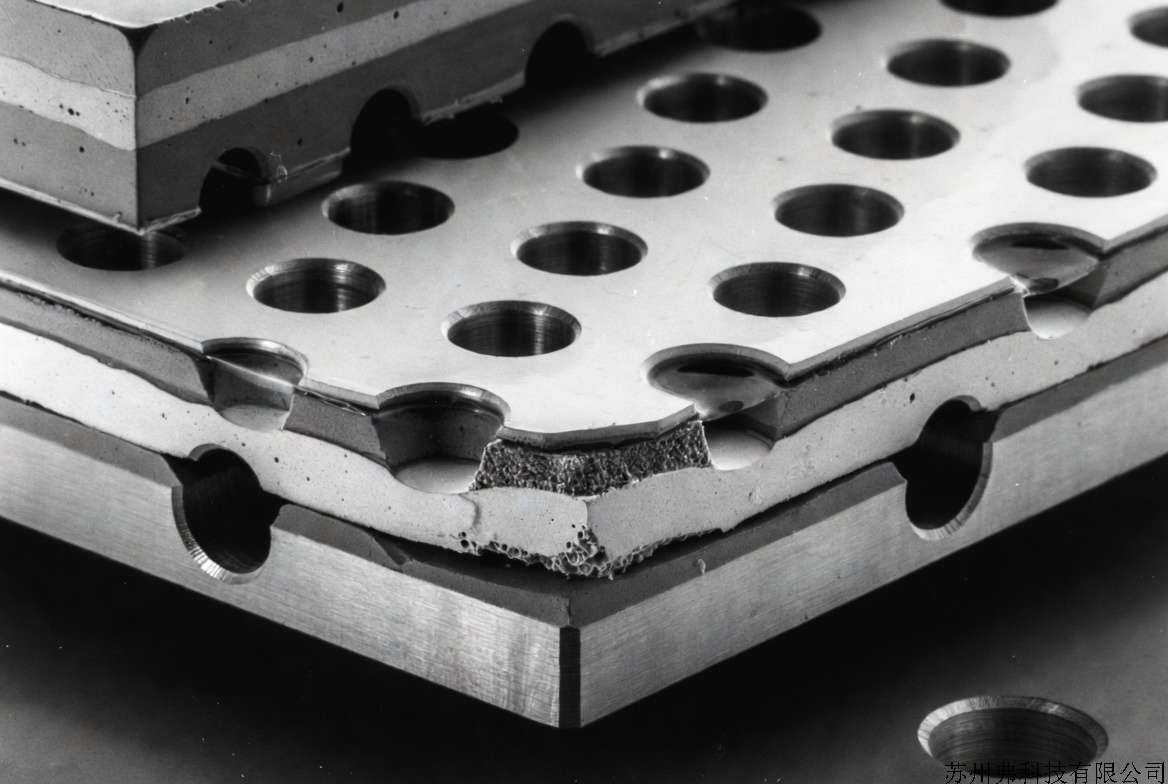

实际电池横截面（激光打孔基板）：

激光打孔是当前从实验室向商业化过渡的关键实用解决方案，尤其在中国企业（如潍柴）的大功率产品中已落地验证。它不是唯一“新思路”，但在可靠性与可制造性上具有显著优势。未来可能与泡沫/粉末路线融合，或被更低成本的蚀刻/增材制造部分替代。
