固体氧化物燃料电池SOFC材料创新挑战与未来展望
固体氧化物燃料电池（SOFC）的性能、成本和耐久性高度依赖材料体系。传统高温SOFC（800–1000°C）以钇稳定氧化锆（YSZ）为电解质，但高工作温度导致材料退化、热应力和启动时间长等问题。中低温化（400–700°C）已成为主流方向，核心在于电解质、阴极、阳极、互连体以及金属支持体的创新。2025–2026年，钙钛矿基材料、质子导电电解质、异质结构、纳米工程以及金属支撑架构取得显著突破，目标是提升离子导电率、降低极化阻抗、改善化学/热稳定性，同时减少稀有金属使用并大幅提高机械韧性和快速启动能力。
1. 电解质材料创新
电解质是SOFC的核心，需具备高离子导电率、低电子导电率、良好化学兼容性和机械稳定性。
传统氧离子导体：YSZ仍为主流商用材料，但中低温导电率不足；掺杂氧化铈（GDC/CGO、SDC）在中低温（500–700°C）导电率更高；LSGM常与SDC形成三层电解质，实现低面积比电阻。
质子导电电解质（PCFC）：BZCYYb、BaSn0.3Sc0.7O3-δ、BaHfO3基等材料在400–600°C高效运行，质子传导活化能低。通过异质结构和纳米工程进一步提升导电率。
多层电解质、梯度结构和薄膜技术（PLD、溅射、3D打印）进一步降低电阻和烧结温度。
2. 阴极材料创新
阴极需高氧还原反应（ORR）催化活性、高电子/离子导电率和热膨胀匹配。
钙钛矿阴极：LSCF、BSCF、层状钙钛矿（如LnBaCo2O5+δ）、BCFZY（三重导电阴极）等在湿润条件下表现出色。
优化手段：纳米颗粒浸渍、分级孔结构、无钴替代品、表面修饰和高熵掺杂，显著降低极化电阻。
3. 阳极材料创新
阳极需高催化活性、抗积碳、抗硫中毒和氧化还原稳定性。
传统Ni-YSZ优化与Ni-free钙钛矿阳极（如Sr2MgMoO6-δ、LSCM）并行发展。
专用优化：针对氨燃料的耐氨阳极、纳米结构表面改性等，提升碳氢燃料兼容性。
4. 金属支持材料创新与突破（新增重点）
金属支撑固体氧化物燃料电池（MS-SOFC） 以多孔金属合金作为机械支撑体，是推动SOFC商业化最关键的结构创新之一。它显著提升机械强度、热循环耐受性和快速启动能力，同时降低成本。
主要优势：
承受数千次快速热循环（室温至700°C仅需数十秒），启动时间可缩短至几分钟。
金属材料廉价且易大规模制造，功能层可做得很薄，实现更高功率密度。
适合数据中心、工业CHP和动态应用场景。
金属泡沫支撑结构示意图（上图A：金属泡沫作为支撑，中间为MEA膜电极组件；下图B：多层结构细节，包括阳极、电解质和阴极）。

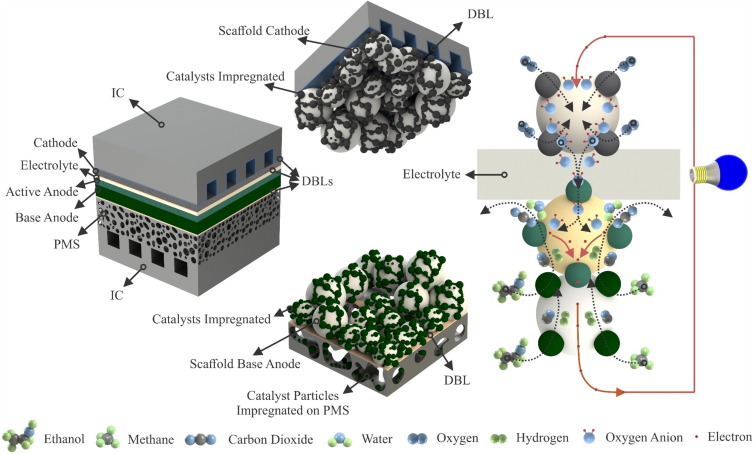

典型金属支撑SOFC结构与工作原理示意图，清晰显示多孔金属支撑（PMS）、活性阳极、致密电解质和阴极，以及催化剂浸渍层。
最新材料与结构突破（2025-2026年）：
支撑体材料：铁素体不锈钢（Fe-Cr）、Ni-Fe合金（Ni:Fe=7:3优化效果最佳）为主。
梯度多孔结构：采用双层带铸+相转化工艺制备的开放梯度孔隙Ni-Fe支撑体，显著改善气体扩散，功率密度提升明显。

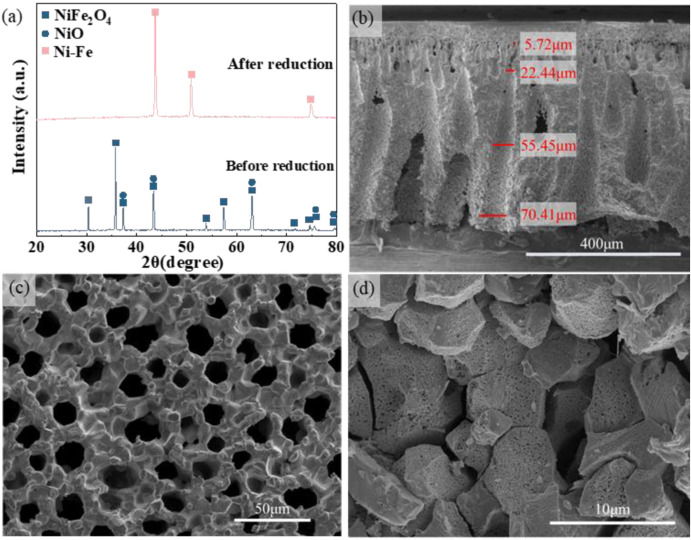

Ni-Fe合金梯度多孔支撑体SEM图像：清晰显示不同层厚的多孔结构（孔隙率高，气体传输优化），以及还原前后的XRD表征。
制造工艺：带铸（tape casting）、等离子喷涂（APS）、磁控溅射、3D打印和共烧结技术，实现薄壁（0.1–0.35 mm）金属支撑与致密功能层的兼容。

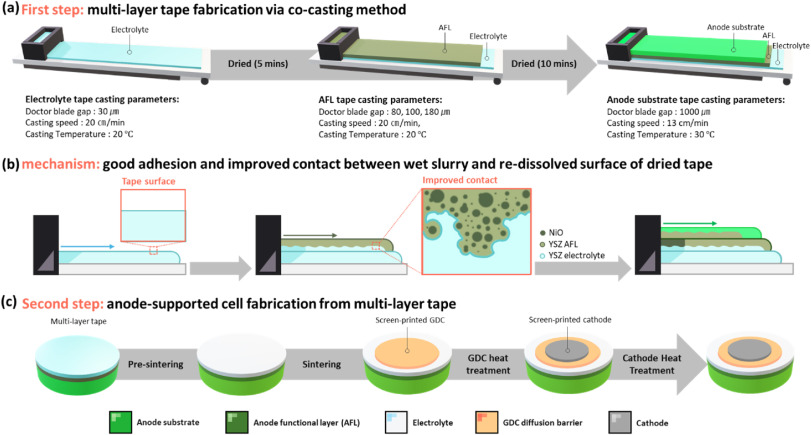

多层带铸法制备金属/阳极支撑SOFC的工艺流程示意图，展示从浆料浇铸到烧结的完整过程。
工业代表：
Ceres Power的SteelCell®技术已实现规模化许可生产，与潍柴动力等合作推进数据中心应用。

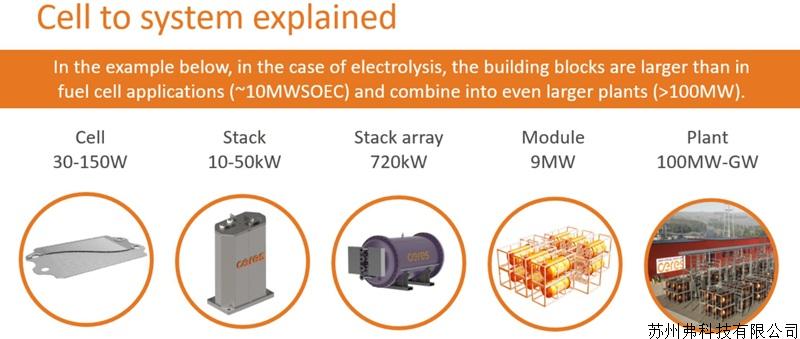

Ceres Power金属支撑SOFC从单电池到系统级集成示意图，展示Cell（30-150W）→ Stack → Module → Plant的扩展路径。
Ceres/Doosan合作开发的金属支撑SOFC模块实物照片，外观紧凑，适合数据中心等高可靠性场景。
挑战与优化：金属氧化、Cr挥发污染、密封一致性仍是重点，未来通过防护涂层和低温和共烧结技术持续改进。
5. 其他组件与整体创新
互连体采用铬基合金+涂层；可逆SOFC（rSOC）支持发电与电解双模式；机器学习加速新材料筛选；3D打印实现复杂梯度结构。
挑战与未来展望
尽管材料创新显著（尤其是金属支撑技术的突破），仍面临长期衰减、成本和供应链问题。未来方向包括中低温金属支撑体系、无钴/低稀土设计、高熵材料、AI辅助优化以及与氨/生物燃料的深度耦合。
2026年，金属支撑SOFC正加速从示范走向大规模商用，在AI数据中心、工业热电联产和氢能循环中发挥核心作用。通过持续创新，这一技术将进一步降低成本、提升耐久性，成为清洁高效能源转换的重要支柱。
