封装大战核心！台积电 System Scaling：CoWoS、Chiplet、3D 封装全梳理

摩尔定律放缓，性能增长从晶体管缩放转向系统级集成

HBM、Chiplet与3D封装协同演进，重构算力底层架构

最近在看台积电 这份 关于System Scaling 的技术分享时，我有一个越来越强烈的感受——

半导体行业，正在经历一次“从晶体管到系统”的范式切换。

过去几十年，我们习惯了一条几乎不用怀疑的路径：只要制程节点持续演进，晶体管越做越小，性能自然提升、成本逐步下降。但当我把3nm之后的技术、AI算力需求，以及整个系统架构放在一起看时，会发现一个越来越清晰的现实：

这套以“缩尺寸”为核心的逻辑，已经开始失效。

一方面，晶体管还在进步，但设计成本在指数级上升，性能提升却越来越依赖复杂的工程手段；

另一方面，真正限制系统性能的，已经不再是计算本身，而是带宽、互连以及功耗与散热这些“系统级问题”。

也正是在这样的背景下，System Scaling开始走到台前——

从Chiplet拆分，到2.5D/3D封装，再到逻辑与HBM的深度集成，行业正在尝试用一种全新的方式，继续推动性能的增长。

换句话说，

半导体不再只是“把晶体管做小”，而是“把系统做对”。

而这，才是这份报告真正想讲清楚的核心变化。

一、这份材料真正想说明什么？

当摩尔定律放缓之后，半导体性能提升的核心路径，正在从“晶体管缩放”转向“系统级集成（System Scaling）”。

二、最核心转折：摩尔定律正在失效

文档一开始就点明：

•   晶体管几何缩放已经放缓

•   行业进入“等效缩放”（靠设计/材料/工艺补偿）

同时：

• 设计成本随节点急剧上升   核心结论：

“继续缩小晶体管”这条路，已经越来越难、越来越贵

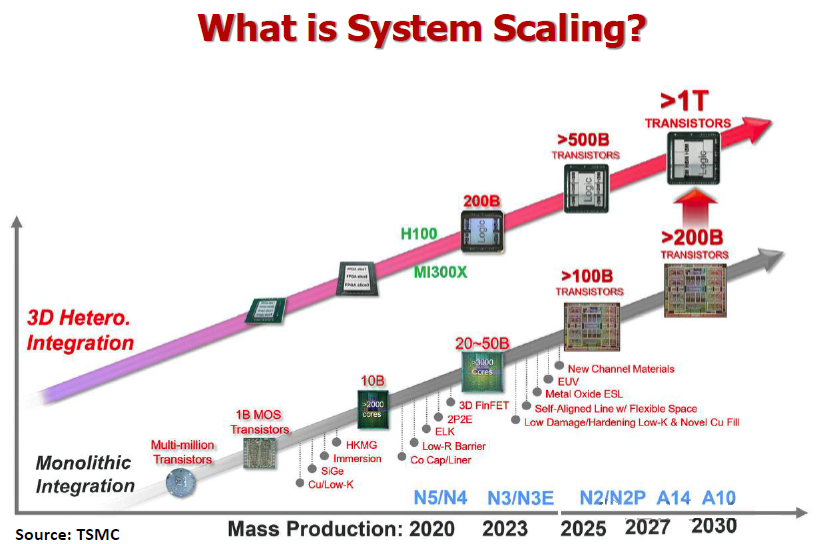

三、关键替代路径：System Scaling登场

👉 TSMC直接给出判断：

👉 Moore’s Law slows down → System Scaling came to rescue System Scaling本质是什么？

👉 不再只优化晶体管，而是优化整个系统：

•   SoC拆分（Chiplet）

•   封装集成（SoP）

•   架构协同（PPAC）

核心结论：

性能提升，从“器件问题”变成“系统问题”

四、为什么必须走这条路：AI带来的三大瓶颈

1️⃣ 带宽墙（最关键）

•   AI模型增长：410× / 2年

•   内存带宽：仅 2× / 2年

👉 结论：

算力增长远快于带宽 → 系统瓶颈出现

2️⃣ 互连成为核心限制

•   FLOPS增长 >> DRAM带宽 >> 互连带宽

👉 结论：

真正卡住性能的，是“连接”，不是“计算”

3️⃣ 功耗与散热（被严重低估）

•   数据中心：

👉 40%电力用于散热

核心结论：

未来芯片设计，本质是“带宽 + 功耗 + 热”的系统平衡

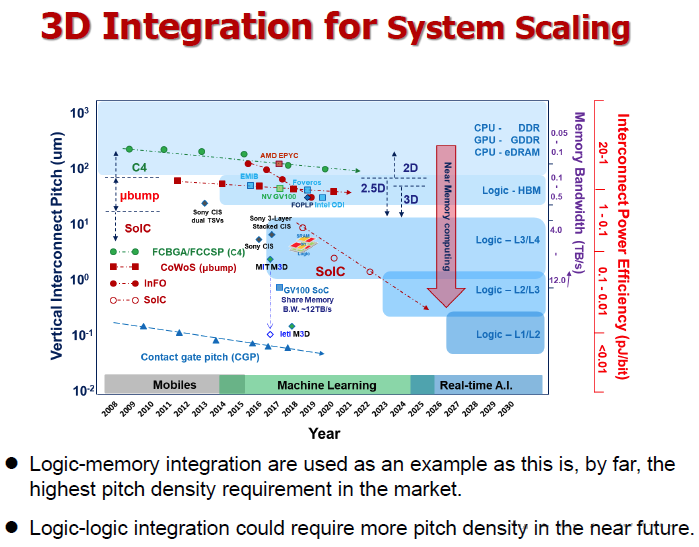

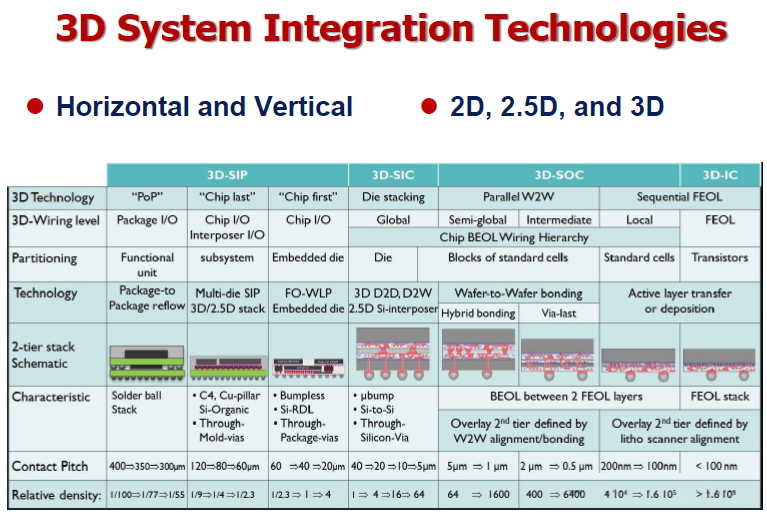

五、System Scaling的核心手段：从2D走向3D

从：2D（单芯片）到：

•   2.5D（interposer）

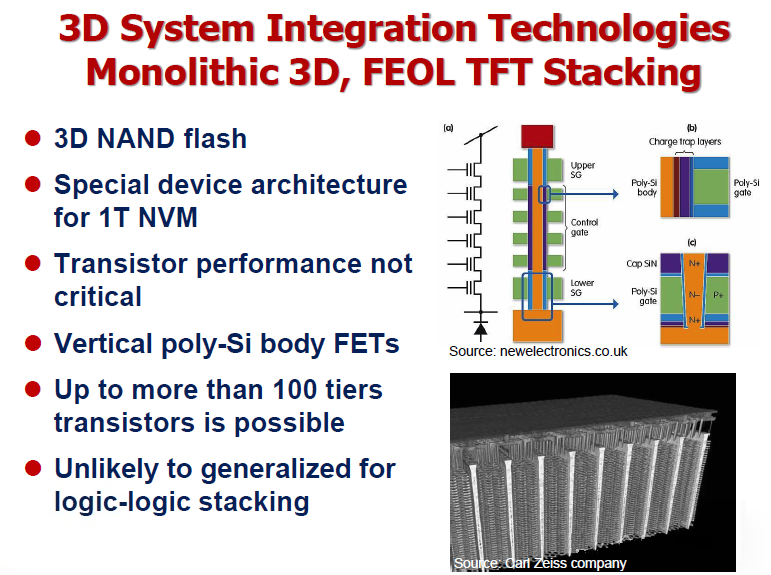

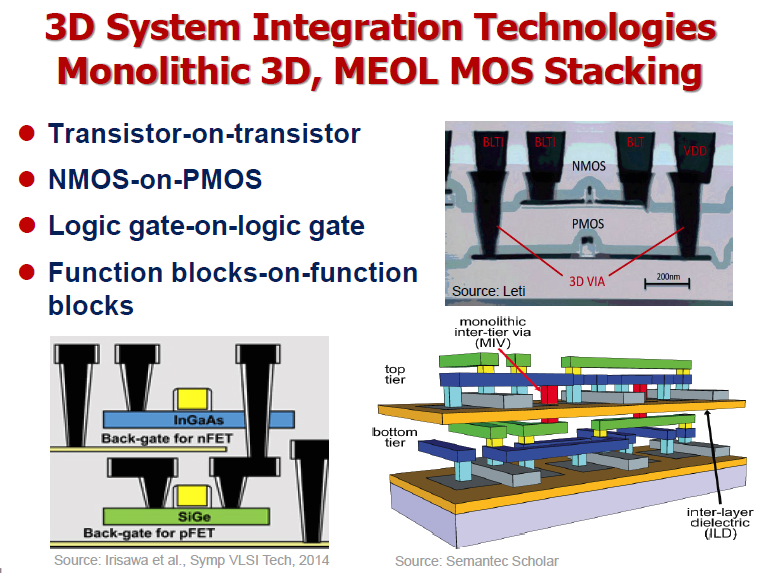

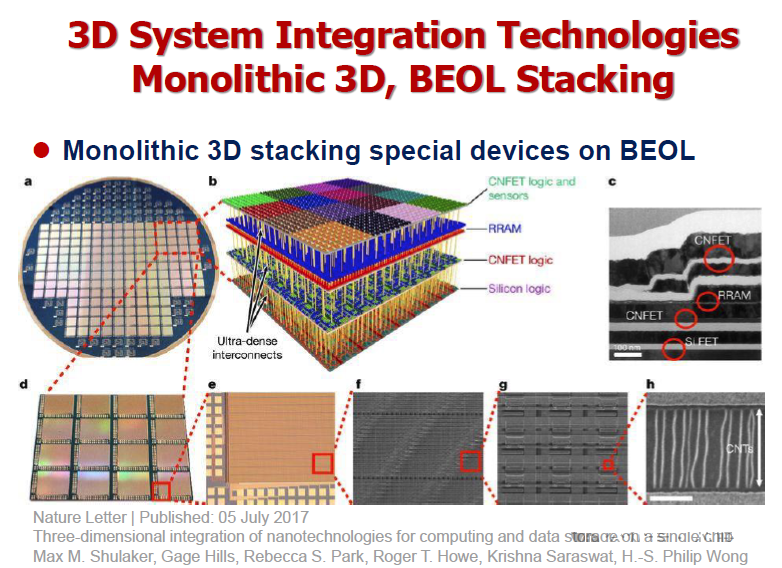

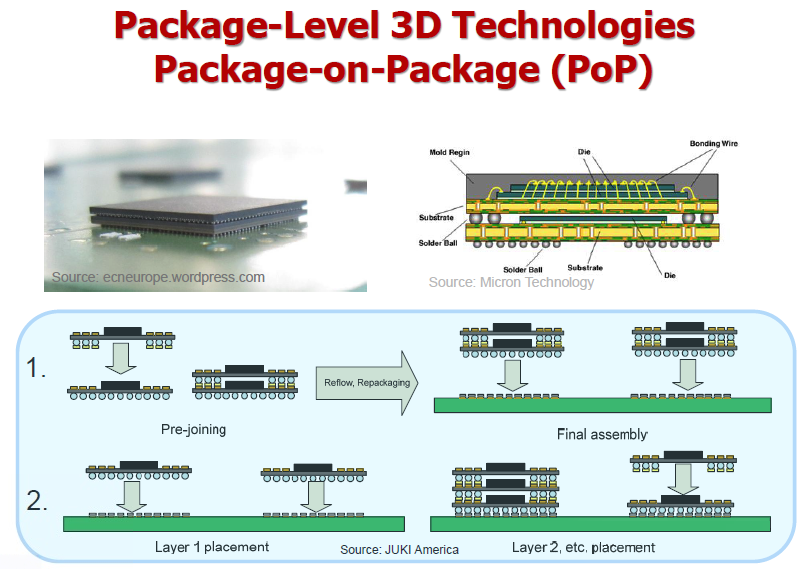

•   3D（垂直堆叠）

带来巨大变化：

•   互连距离 ↓ 1000倍

•   互连密度 ↑ 1000倍

•   通信效率 ↑ 百万级

本质：

把“远距离通信”变成“近距离连接”

六、技术实现路径：先进封装成为核心

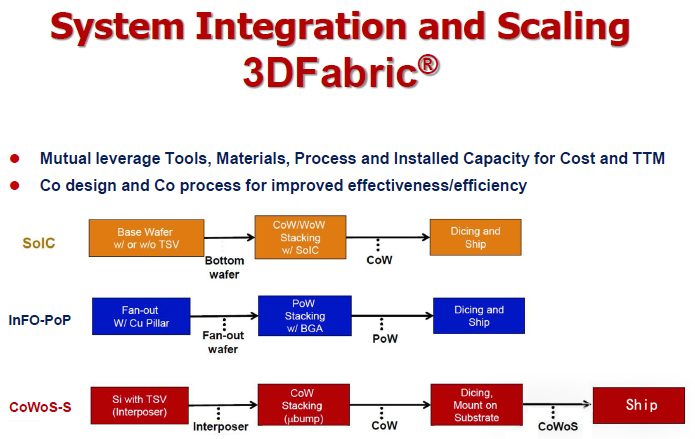

TSMC 台积电 给出的完整体系：

🔷 2.5D：

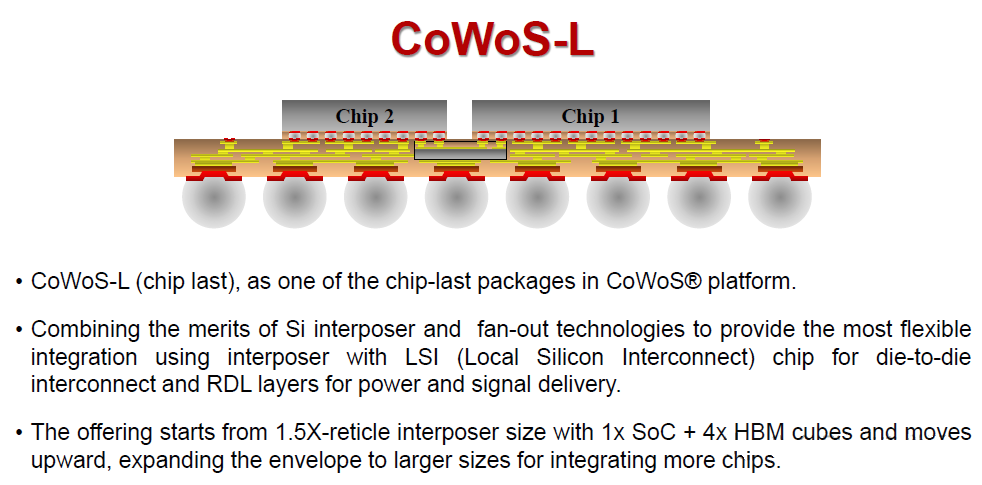

•   CoWoS（HBM + GPU核心）

🔷 Fan-out：

•   InFO（移动/高集成）

🔷 3D：

•   SoIC（真正垂直堆叠）

核心结论：

先进封装 = 新时代“性能提升工具”

七、更深一层本质：从“芯片设计”走向“系统设计”

文档反复强调：

•   PPAC（性能/功耗/面积/成本）

•   Chiplet拆分

•   异构集成（逻辑+存储+光子）

核心变化：

过去   现在    单芯片优化   多芯片系统优化   工艺驱动   架构+封装驱动   缩尺寸   拼系统

本质结论：

芯片已经不再是产品，系统才是产品

🏁小编总结

半导体的“Scaling”，正在从“Transistor Scaling”升级为“System Scaling”。
